1. Thiết bị định vị hàng hải là gì?

Thiết bị định vị hàng hải là hệ thống điện tử được lắp đặt trên tàu nhằm xác định chính xác vị trí, tốc độ và hướng di chuyển của tàu theo thời gian thực, phục vụ cho điều hướng an toàn, lập hải trình, tránh va, và đáp ứng các yêu cầu pháp lý theo SOLAS/IMO.

Trong hàng hải hiện đại, thiết bị định vị không còn là công cụ “tham khảo”, mà là thiết bị dẫn đường bắt buộc đối với phần lớn tàu biển thương mại, bao gồm:

• Tàu hàng khô, tàu container

• Tàu dầu, tàu hóa chất

• Tàu khách, tàu cao tốc

• Tàu công trình, tàu dịch vụ offshore

Thiết bị định vị hàng hải hiện nay không chỉ đơn thuần là GPS, mà đã phát triển thành GNSS Navigator – sử dụng đồng thời nhiều hệ thống vệ tinh để đảm bảo:

• Độ chính xác cao

• Tính liên tục (continuity)

• Độ tin cậy (integrity)

• Cảnh báo lỗi kịp thời cho sĩ quan trực ca

2. GNSS Navigator là gì?

GNSS Navigator là thiết bị định vị hàng hải sử dụng Hệ thống định vị vệ tinh toàn cầu (Global Navigation Satellite System – GNSS) để xác định vị trí tàu.

Khác với GPS truyền thống (chỉ dùng vệ tinh Mỹ), GNSS Navigator hiện đại có thể đồng thời sử dụng nhiều chòm vệ tinh, ví dụ:

• GPS (Mỹ)

• GLONASS (Nga)

• BeiDou / BDS (Trung Quốc)

• Galileo (EU)

Vai trò của GNSS Navigator trên tàu biển

GNSS Navigator không chỉ hiển thị tọa độ, mà còn là nguồn dữ liệu trung tâm cho nhiều hệ thống khác trên tàu:

• Radar (ARPA)

• ECDIS

• AIS

• VDR / S-VDR

• BNWAS

• INS / BAM (Bridge Alert Management)

• Gyrocompass

Trong nhiều trường hợp PSC kiểm tra, GNSS Navigator được xem là “trái tim dữ liệu vị trí” của buồng lái.

3. GPS hàng hải là gì?

GPS hàng hải là thuật ngữ phổ biến dùng để chỉ thiết bị định vị trên tàu sử dụng hệ thống GPS (Global Positioning System – Mỹ).

Về bản chất:

• GPS hàng hải là một phần của GNSS

• Mọi GNSS Navigator đều có GPS

• Nhưng không phải GPS nào cũng là GNSS Navigator đạt chuẩn SOLAS

PSC không chấp nhận GPS dân dụng (handheld, chartplotter leisure) thay cho GNSS hàng hải.

4. Vì sao GPS hàng hải phải đạt chuẩn IMO / SOLAS?

Theo SOLAS Chapter V – Regulation 18 & 19, tàu biển phải được trang bị thiết bị định vị điện tử phù hợp, đảm bảo:

• Độ chính xác vị trí

• Khả năng tự giám sát lỗi

• Cảnh báo cho người sử dụng

• Tích hợp hệ thống cảnh báo cầu tàu (BAM)

Do đó, GPS hàng hải bắt buộc phải có các chức năng sau:

• RAIM (Receiver Autonomous Integrity Monitoring)

• Integrity alarm (cảnh báo mất độ tin cậy vị trí)

• BAM interface (IEC 62923)

• Giao thức IEC 61162-1 / 61162-2

• Được đăng kiểm bởi tổ chức phân cấp tàu

5. GNSS hàng hải khác gì so với GPS thông thường?

Điểm mấu chốt nằm ở từ “Integrity” – tính toàn vẹn của dữ liệu vị trí.

GNSS hàng hải:

• Không chỉ “cho biết vị trí”

• Mà còn cho biết khi nào vị trí KHÔNG ĐÁNG TIN

Ví dụ:

• HDOP vượt ngưỡng

• Số vệ tinh không đủ

• Geometry vệ tinh xấu

• Sai số vượt mức cho phép

Khi đó, GNSS Navigator sẽ:

• Hiển thị trạng thái UNSAFE / CAUTION

• Phát cảnh báo âm thanh

• Gửi alert sang BAM / INS

Đây là điểm PSC hỏi nhiều nhất khi kiểm tra buồng lái.

6. Các thành phần cơ bản của một hệ thống GNSS hàng hải

Một bộ GNSS Navigator đạt chuẩn SOLAS thường bao gồm:

6.1. Bộ hiển thị chính (Main Unit)

• Màn hình LCD màu (thường 5–7 inch)

• Hiển thị:

  • LAT / LON

  • COG / SOG

  • HDOP

  • RAIM status

  • Time (UTC)

• Điều khiển bằng:

  • Phím cứng

  • Núm xoay

  • Hoặc cảm ứng (touch screen)

6.2. Antenna GNSS

• Antenna chủ động (active antenna)

• Lắp ngoài trời, tầm nhìn vệ tinh 360°

• Có chuẩn IP chống nước, chống muối biển

• Một số model tích hợp:

  • GPS + GLONASS + BDS

6.3. Giao tiếp hệ thống

• NMEA 0183 / IEC 61162-1

• IEC 61162-2 (High speed)

• BAM / INS IN–OUT

• Output cho Radar / ECDIS / VDR

7. Ví dụ GNSS Navigator hàng hải đạt chuẩn SOLAS

Một ví dụ điển hình là dòng GNSS Navigator do New Sunrise Co., Ltd. sản xuất:

• Hỗ trợ GPS + GLONASS + BDS

• Có RAIM & Integrity alarm

• Tích hợp BAM / INS

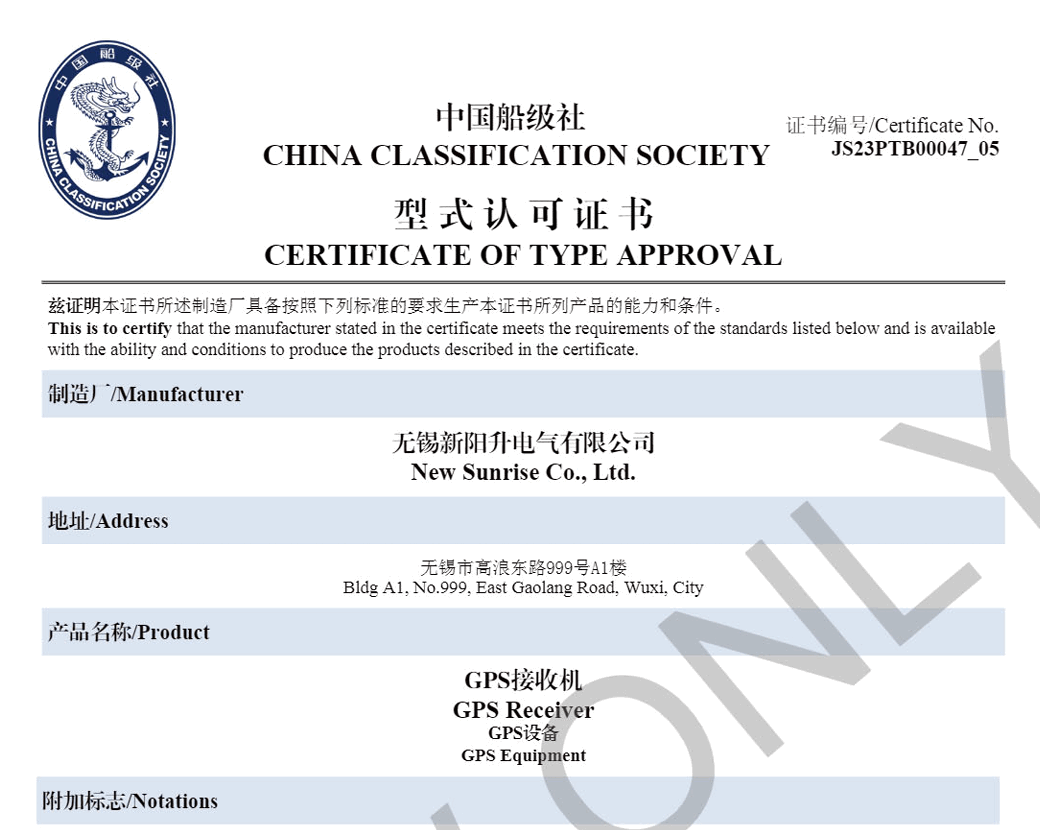

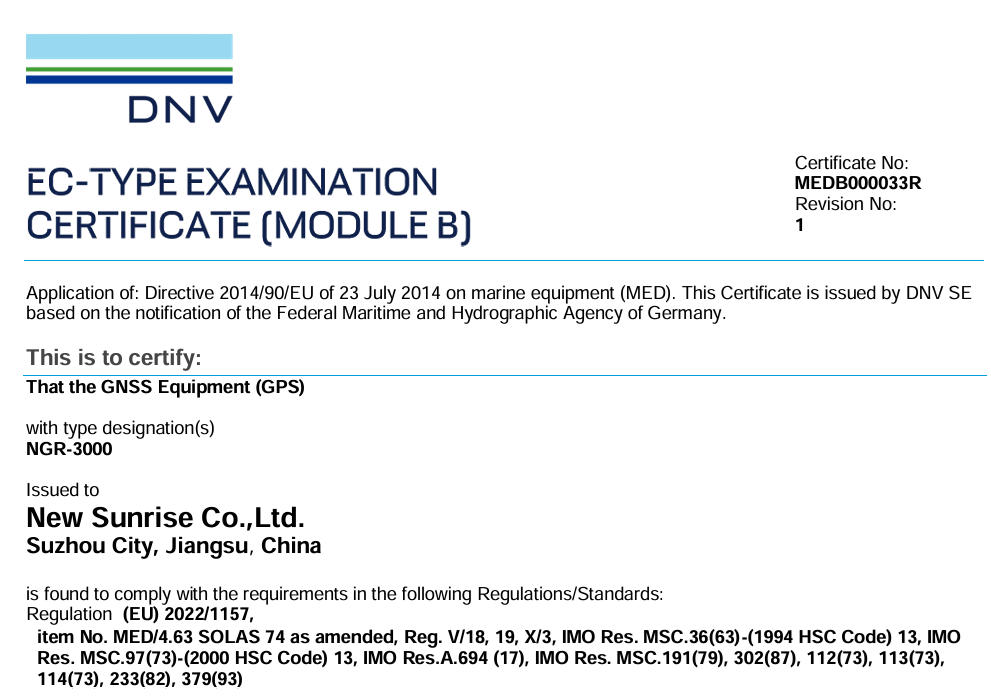

• Được đăng kiểm:

  • DNV (MED)

  • CCS

  • VR (Việt Nam)

• Phù hợp lắp đặt cho:

  • Tàu hàng

  • Tàu dầu

  • Tàu công trình

  • Tàu đóng mới

8. Tóm tắt

• Thiết bị định vị hàng hải ≠ GPS dân dụng

• GNSS Navigator là thiết bị định vị chuẩn SOLAS

• GPS hàng hải chỉ là một phần của GNSS

• PSC đặc biệt quan tâm:

  • Integrity alarm

  • RAIM

  • BAM / INS

• GNSS là nguồn dữ liệu vị trí trung tâm cho toàn bộ hệ thống đài lái

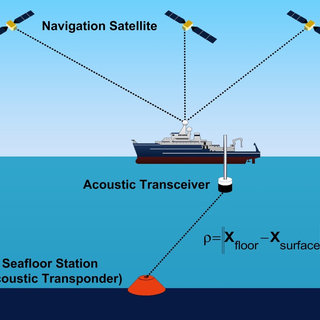

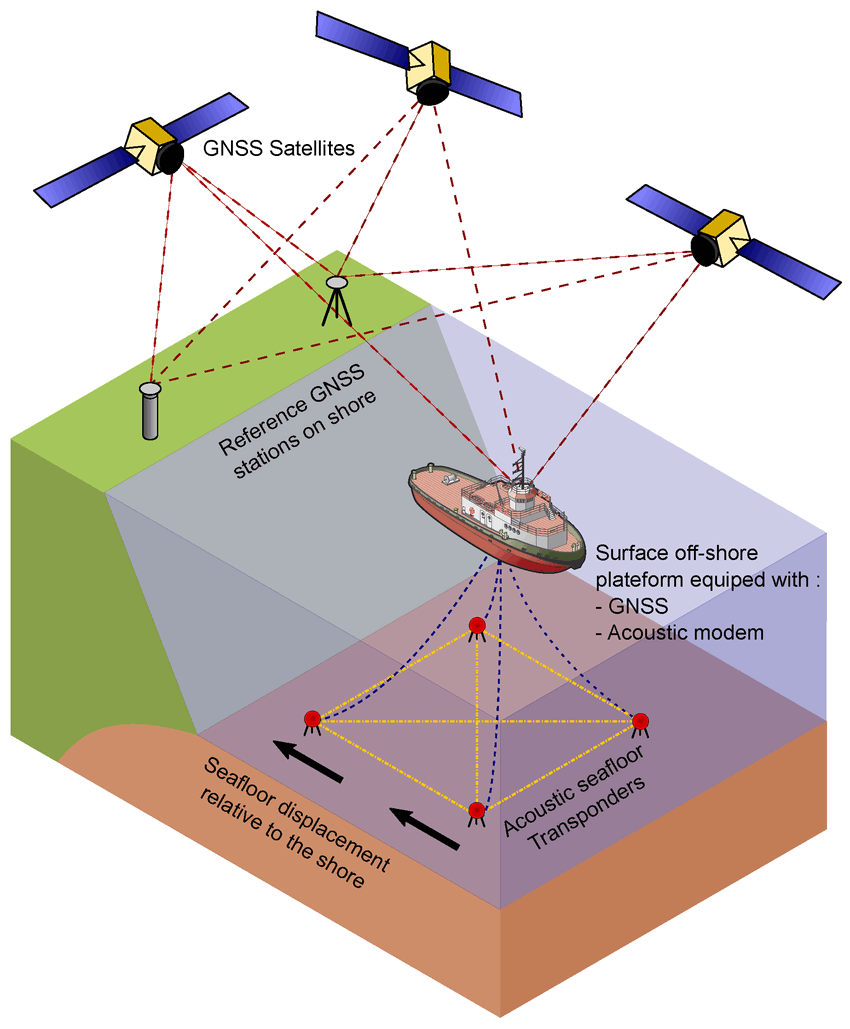

9. GNSS hoạt động như thế nào trong hàng hải?

Để hiểu vì sao GNSS Navigator được chấp nhận theo SOLAS, cần nắm rõ nguyên lý hoạt động cốt lõi của hệ thống GNSS và cách nó đảm bảo độ chính xác – tính liên tục – tính toàn vẹn (integrity) của dữ liệu vị trí.

Về bản chất, GNSS (Global Navigation Satellite System) hoạt động dựa trên nguyên lý:

Xác định vị trí bằng cách đo khoảng cách từ tàu đến nhiều vệ tinh đồng thời.

Mỗi vệ tinh GNSS:

• Phát tín hiệu vô tuyến

• Chứa thông tin:

  • Thời gian chính xác (UTC)

  • Quỹ đạo vệ tinh (ephemeris)

  • Tình trạng vệ tinh

GNSS Navigator trên tàu:

• Thu các tín hiệu này

• So sánh thời gian phát – thời gian nhận

• Tính ra khoảng cách đến từng vệ tinh

• Sử dụng phép toán hình học để xác định vị trí tàu

10. Vì sao cần ít nhất 4 vệ tinh để định vị?

Trong không gian 3 chiều, để xác định chính xác:

• Kinh độ (Longitude)

• Vĩ độ (Latitude)

• Độ cao (Altitude)

• Sai số đồng hồ thiết bị

GNSS Navigator cần:

• Tối thiểu 4 vệ tinh

• Vệ tinh phân bố tốt trên bầu trời

Nếu:

• Số vệ tinh < 4

• Hoặc phân bố vệ tinh kém

Độ chính xác vị trí sẽ giảm mạnh, và hệ thống sẽ kích hoạt cảnh báo integrity.

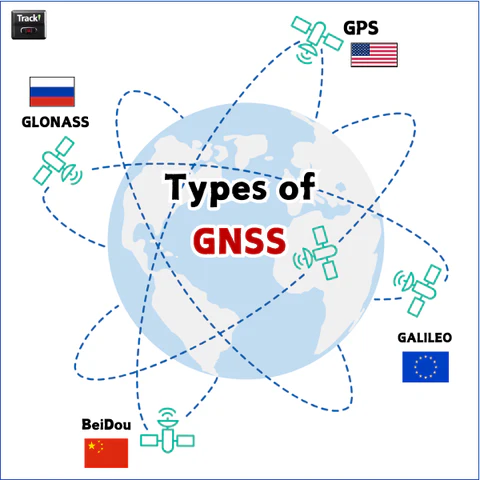

11. Vai trò của GNSS đa chòm vệ tinh (Multi-GNSS)

GNSS hàng hải hiện đại không phụ thuộc vào một hệ vệ tinh duy nhất, mà sử dụng đồng thời:

• GPS (Mỹ)

• GLONASS (Nga)

• BDS / BeiDou (Trung Quốc)

• (Có thể mở rộng Galileo – EU)

• Tăng số lượng vệ tinh khả dụng

• Cải thiện geometry vệ tinh

• Giảm vùng che khuất (shadowing)

• Tăng độ tin cậy trong cảng, vùng ven bờ

Đây là lý do GNSS Navigator đạt chuẩn SOLAS luôn là Multi-GNSS, không phải GPS đơn thuần. Đặc biệt trong những khu vực căng thẳng địa chính trị, hay chiến tranh, hoặc cướp biển, thường xuyên xảy ra hiện tượng phá sóng lên GPS chẳng hạn ( những nước chống Mỹ) thì có thể chuyển sang dùng hệ thống định vị khác như BEIDU, GALIEO, hay GLONASS để đảm bảo hành trình vẫn tiếp tục.

12. Độ chính xác GNSS trong hàng hải được đánh giá như thế nào?

12.1 HDOP là gì?

HDOP (Horizontal Dilution of Precision) là chỉ số phản ánh:

Chất lượng hình học của các vệ tinh dùng để tính vị trí theo phương ngang.

• HDOP thấp → vệ tinh phân bố tốt → vị trí chính xác

• HDOP cao → vệ tinh phân bố kém → vị trí kém tin cậy

Trong hàng hải:

• HDOP ≤ 4 → chấp nhận

• HDOP > 4 → không an toàn cho dẫn đường

GNSS Navigator đạt chuẩn:

• Luôn hiển thị HDOP

• Có cảnh báo khi HDOP vượt ngưỡng

12.2 Độ chính xác vị trí danh định của định vị hàng hải

Thông thường:

• GNSS hàng hải đạt:

  • ~2.5 m (95% thời gian)

• Khi dùng DGNSS ( Hay còn gọi là DGPS, định vị vi sai):

  • Có thể cải thiện xuống ~1–2 m

Quan trọng hơn cả:

• Thiết bị phải biết khi nào độ chính xác KHÔNG còn đảm bảo

13. Integrity trong GNSS là gì? (Câu hỏi PSC rất hay hỏi)

Integrity trong GNSS là:

Khả năng của hệ thống tự phát hiện lỗi và cảnh báo người sử dụng kịp thời khi dữ liệu vị trí không còn đáng tin cậy.

Khác với GPS dân dụng:

• GPS dân dụng chỉ “im lặng” khi sai

• GNSS hàng hải bắt buộc phải cảnh báo

14. RAIM là gì và vì sao bắt buộc theo IMO?

14.1 RAIM (Receiver Autonomous Integrity Monitoring)

RAIM là cơ chế:

• Thiết bị GNSS tự kiểm tra chéo dữ liệu từ nhiều vệ tinh

• Phát hiện:

  • Vệ tinh lỗi

  • Tín hiệu bất thường

  • Sai số vượt ngưỡng

RAIM không cần:

• Trạm mặt đất

• Dịch vụ bên ngoài

Đây là yêu cầu bắt buộc trong tiêu chuẩn IMO cho GNSS hàng hải.

14.2 Khi nào RAIM hoạt động?

RAIM hoạt động khi:

• Có ≥ 5 vệ tinh

• Geometry vệ tinh đủ tốt

Nếu:

• RAIM không khả dụng

• Hoặc RAIM phát hiện lỗi

Integrity alarm sẽ được kích hoạt ngay lập tức.

15. Integrity alarm là gì?

Integrity alarm là hệ thống cảnh báo:

• Bằng hình ảnh (visual)

• Bằng âm thanh (audible)

• Và/hoặc gửi cảnh báo sang hệ thống khác

Integrity alarm được kích hoạt khi:

• Mất RAIM

• HDOP vượt ngưỡng

• Số vệ tinh không đủ

• Mất tín hiệu GNSS

• Sai số vượt mức cho phép

Đây là điểm PSC kiểm tra trực tiếp trên thiết bị.

16. Tích hợp cảnh báo GPS là gì?

16.1 Tích hợp cảnh báo nội bộ

GNSS Navigator đạt chuẩn phải:

• Hiển thị rõ trạng thái:

  • SAFE

  • CAUTION

  • UNSAFE

• Có âm báo khi chuyển sang trạng thái UNSAFE

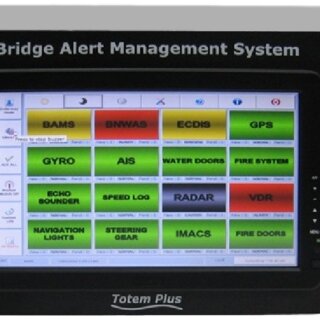

16.2 Tích hợp với BAM / INS (rất quan trọng)

Theo yêu cầu mới của IMO:

• Cảnh báo GNSS không được đứng một mình

• Phải tích hợp vào:

  • BAM (Bridge Alert Management)

  • Hoặc INS (Integrated Navigation System)

Khi Integrity alarm xảy ra:

• GNSS gửi tín hiệu cảnh báo qua cổng BAM/INS

• BAM hiển thị cảnh báo cấp độ phù hợp

• Sĩ quan trực ca không thể “bỏ qua”

Đây là điểm PSC hỏi rất kỹ trên tàu hiện đại.

17. Các loại cảnh báo GNSS PSC thường kiểm tra

Khi PSC lên tàu, họ thường yêu cầu:

• Cho chạy GNSS Navigator

• Kiểm tra menu Alarm

• Xem log cảnh báo

Các cảnh báo phổ biến:

• Loss of Position

• RAIM not available

• Integrity failure

• HDOP exceeded

• DGNSS lost (nếu có)

Nếu:

• Không có cảnh báo

• Hoặc không truyền sang BAM

Có thể bị ghi deficiency.

18. GNSS và DGNSS – vai trò trong cải thiện độ chính xác

18.1 DGNSS là gì?

DGNSS (Differential GNSS) ( Định vị vi sai) sử dụng:

• Trạm tham chiếu mặt đất (beacon)

• Phát tín hiệu hiệu chỉnh

GNSS Navigator trên tàu:

• Nhận tín hiệu GNSS + tín hiệu hiệu chỉnh

• Giảm sai số do:

  • Trễ ionosphere

  • Sai số quỹ đạo

18.2 DGNSS có bắt buộc theo SOLAS không?

• Không bắt buộc

• Nhưng được khuyến nghị

DGNSS đặc biệt hữu ích:

• Vùng ven bờ

• Cảng

• Luồng hẹp

• Tàu thao tác chính xác cao

19. GNSS hoạt động thế nào khi mất DGNSS hoặc mất vệ tinh?

Trường hợp:

• Mất beacon DGNSS

• Mất một chòm vệ tinh

GNSS Navigator sẽ:

• Tự động chuyển chế độ

• Giữ GNSS cơ bản

• Phát cảnh báo phù hợp (nếu cần)

Điều quan trọng:

• Không được im lặng

• Người vận hành phải được thông báo

20. Tóm tắt phần nguyên lý & cảnh báo GNSS

• GNSS định vị bằng nhiều vệ tinh

• Multi-GNSS tăng độ tin cậy

• HDOP phản ánh chất lượng vị trí

• RAIM là cơ chế tự giám sát

• Integrity alarm là yêu cầu bắt buộc

• GNSS phải tích hợp BAM / INS

• PSC kiểm tra rất kỹ phần này

21. Vì sao GNSS hàng hải bị PSC kiểm tra rất kỹ?

Trong các đợt kiểm tra PSC (Port State Control), thiết bị GNSS thường được kiểm tra kỹ vì:

• Là nguồn dữ liệu vị trí chính cho ECDIS, AIS, Radar, VDR

• Ảnh hưởng trực tiếp đến an toàn hàng hải

• Sai lệch GNSS có thể dẫn đến:

  • Đi sai luồng

  • Mắc cạn

  • Va chạm

  • Báo cáo AIS sai

Do đó, PSC không chỉ kiểm tra “có GNSS hay không”, mà kiểm tra:

• Có đúng loại GNSS theo SOLAS không

• Có integrity alarm không

• Có kết nối BAM / INS không

• Có chứng chỉ hợp lệ không

22. GNSS theo chuẩn SOLAS là gì?

22.1 Quy định SOLAS liên quan đến GNSS

Theo SOLAS 1974 – Chapter V (Safety of Navigation), đặc biệt là:

• Regulation 18 (Approval of equipment)

• Regulation 19 (Carriage requirements)

Tàu biển phải được trang bị thiết bị định vị điện tử phù hợp, đáp ứng các yêu cầu của IMO.

SOLAS không dùng từ “GPS”, mà sử dụng khái niệm rộng hơn:

Position-fixing system

Ngày nay, hệ thống này được hiểu là:

• GNSS Navigator đạt chuẩn IMO

22.2 GNSS SOLAS phải đáp ứng những yêu cầu gì?

Một GNSS đạt chuẩn SOLAS phải:

• Cung cấp vị trí liên tục

• Có khả năng tự giám sát lỗi

• Cảnh báo khi vị trí không còn tin cậy

• Giao tiếp với các hệ thống khác trên tàu

• Được type-approved bởi Đăng kiểm

GPS dân dụng không đáp ứng các yêu cầu này.

23. GPS theo tiêu chuẩn IMO là gì? (GPS IMO)

Trong tài liệu kỹ thuật, người ta thường dùng thuật ngữ:

• GPS IMO

• IMO GNSS

Đây không phải là:

• GPS thông thường

• GPS du lịch

• GPS câu cá

Mà là:

Thiết bị GNSS đáp ứng đầy đủ IMO Performance Standards cho thiết bị định vị hàng hải.

23.1 Tiêu chuẩn IMO áp dụng cho GNSS

Các nghị quyết IMO quan trọng gồm:

• IMO MSC.112(73)
  – Performance standards for shipborne GPS receiver equipment

• IMO MSC.302(87)
  – Performance standards for GNSS receiver equipment

Các tiêu chuẩn này quy định:

• Độ chính xác tối thiểu

• Thời gian khởi động

• RAIM

• Integrity alarm

• Hiển thị trạng thái

• Cảnh báo bằng âm thanh & hình ảnh

Nếu thiết bị không ghi rõ known compliance với MSC.112 / MSC.302, PSC có thể không chấp nhận.

24. Tiêu chuẩn IEC cho GNSS hàng hải

24.1 IEC 61108 – Chuẩn GNSS truyền thống

IEC 61108-1 là tiêu chuẩn kỹ thuật cho:

• GPS hàng hải

• GNSS hàng hải thế hệ đầu

Quy định:

• Độ chính xác

• Thử nghiệm môi trường

• Giao tiếp dữ liệu

24.2 IEC 62923 – Chuẩn GNSS hiện đại (rất quan trọng)

IEC 62923-1 / 62923-2 là tiêu chuẩn mới hơn, tập trung vào:

• Multi-GNSS

• Integrity

• Cảnh báo

• Kết nối BAM / INS

PSC và Đăng kiểm ngày càng ưu tiên thiết bị đạt IEC 62923, đặc biệt trên:

• Tàu đóng mới

• Tàu cải hoán bridge

24.3 IEC 62288 – Yêu cầu hiển thị

IEC 62288 quy định:

• Cách hiển thị thông tin hàng hải

• Màu sắc

• Ký hiệu

• Trạng thái cảnh báo

GNSS Navigator đạt chuẩn phải:

• Hiển thị rõ ràng

• Không gây nhầm lẫn cho sĩ quan trực ca

25. MED – Marine Equipment Directive (Wheelmark)

25.1 GNSS có thuộc MED không?

CÓ.

GNSS hàng hải thuộc:

• MED Item 4.63 – GNSS Equipment

Điều này có nghĩa:

• Thiết bị lắp trên tàu SOLAS treo cờ EU

• Phải có Wheelmark

25.2 Module B và Module D trong MED

Một GNSS hợp lệ phải có:

• Module B – EC Type Examination

  • Đánh giá thiết kế

  • Kiểm tra đáp ứng IMO / IEC

• Module D – Production Quality Assurance

  • Đánh giá nhà máy

  • Kiểm soát chất lượng sản xuất

Có B + D mới được phép:

• Gắn Wheelmark

• Lắp hợp pháp trên tàu SOLAS

26. Vai trò của Đăng kiểm (DNV, CCS, ABS…)

Đăng kiểm là đơn vị:

• Đánh giá

• Chứng nhận

• Giám sát thiết bị hàng hải

Khi kiểm tra GNSS, Đăng kiểm sẽ xem:

• Chứng chỉ IMO / IEC

• MED (nếu áp dụng)

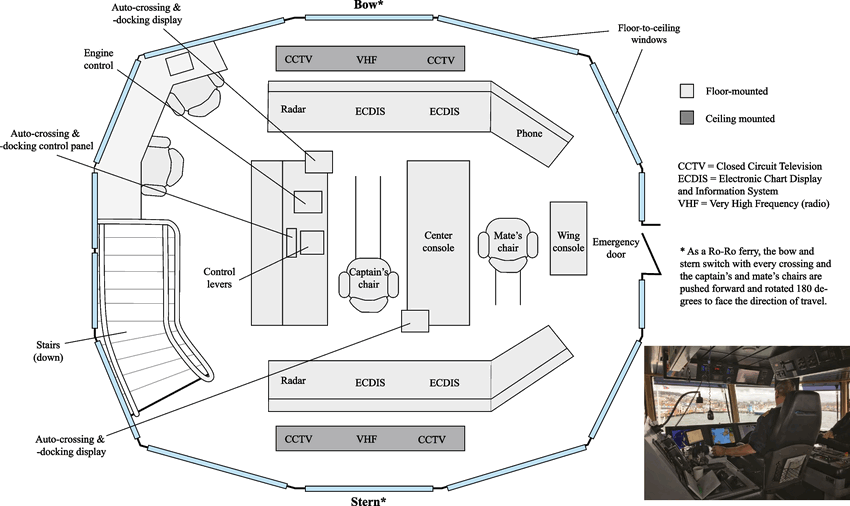

• Sự phù hợp với bản vẽ bridge

• Kết nối với BAM / INS

• Hoạt động của integrity alarm

Nếu:

• Thiết bị không đạt chuẩn

• Không có chứng chỉ hợp lệ

Không được nghiệm thu.

27. PSC thường hỏi gì về GNSS?

Dựa trên thực tế kiểm tra, PSC thường hỏi trực tiếp:

27.1 Có Integrity alarm không?

PSC sẽ:

• Vào menu Alarm

• Kiểm tra các trạng thái:

  • Loss of position

  • RAIM not available

  • Integrity failure

  • HDOP exceeded

Nếu:

• Không có cảnh báo

• Hoặc không phát âm báo

Deficiency.

27.2 Có kết nối BAM / INS không?

PSC sẽ:

• Kiểm tra sơ đồ hệ thống

• Xem GNSS có kết nối BAM hay INS

• Kích hoạt thử alarm

Nếu:

• Alarm không truyền sang BAM

• Chỉ hiển thị riêng trên GNSS

Bị nhắc nhở hoặc ghi lỗi.

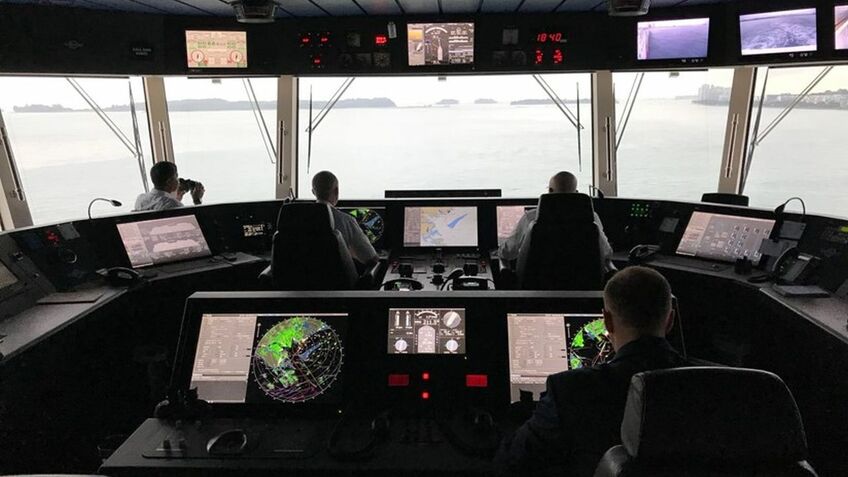

28. GNSS trong hệ thống INS (Integrated Navigation System)

Trong INS:

• GNSS là nguồn vị trí chính

• Dữ liệu GNSS được dùng cho:

  • ECDIS

  • Radar overlay

  • Track control

  • VDR

Nếu GNSS lỗi mà không báo:

• Toàn bộ INS có thể sai

Vì vậy, IMO yêu cầu:

• GNSS phải tích hợp cảnh báo

• Không được “im lặng khi sai”

29. Những lỗi phổ biến khiến GNSS không được PSC chấp nhận

Thực tế hay gặp:

• Dùng GPS dân dụng thay GNSS SOLAS

• Thiết bị không có RAIM

• Không có integrity alarm

• Không kết nối BAM

• Chứng chỉ hết hạn

• Không có MED trên tàu EU

Những lỗi này rất dễ tránh nếu chọn đúng GNSS ngay từ đầu.

30. Checklist nhanh – GNSS đạt chuẩn SOLAS & PSC

Một GNSS hàng hải hợp lệ cần:

• Tuân thủ SOLAS Ch. V

• Đáp ứng IMO MSC.112 / MSC.302

• Có RAIM & Integrity alarm

• Hiển thị HDOP

• Tích hợp BAM / INS

• Đạt IEC 61108 / IEC 62923

• Có MED (nếu áp dụng)

• Được Đăng kiểm chấp nhận

31. Tóm tắt

• GNSS SOLAS ≠ GPS dân dụng

• Integrity & cảnh báo là yếu tố sống còn

• PSC kiểm tra thực tế trên thiết bị

• MED & Đăng kiểm quyết định tính hợp pháp

• Kết nối BAM / INS là yêu cầu ngày càng bắt buộc

32. Vì sao phần “phân biệt” lại cực kỳ quan trọng với GNSS?

Trong thực tế khai thác và kiểm tra tàu, rất nhiều lỗi PSC xuất phát từ việc:

• Dùng sai loại thiết bị

• Hiểu sai thuật ngữ GPS / GNSS

• Nhầm lẫn giữa GNSS Navigator và GNSS Compass

• Nghĩ rằng DGNSS ( định vị vi sai) là bắt buộc

33. GPS vs GNSS – khác nhau như thế nào?

33.1 GPS là gì?

GPS (Global Positioning System) là:

• Hệ thống định vị vệ tinh do Mỹ phát triển

• Chỉ là một trong nhiều hệ thống vệ tinh

GPS cung cấp:

• Tọa độ

• Thời gian

• Tốc độ

Nhưng GPS một mình KHÔNG đảm bảo đủ độ tin cậy cho hàng hải SOLAS.

33.2 GNSS là gì?

GNSS (Global Navigation Satellite System) là khái niệm tổng quát, bao gồm:

• GPS (Mỹ)

• GLONASS (Nga)

• BDS / BeiDou (Trung Quốc)

• Galileo (EU)

GNSS Navigator hàng hải:

• Sử dụng nhiều hệ vệ tinh đồng thời

• Tăng số vệ tinh khả dụng

• Tăng độ chính xác và tính toàn vẹn

33.3 So sánh GPS vs GNSS

Kết luận:
Trong hàng hải, GNSS là yêu cầu, GPS chỉ là thành phần.

34. GNSS Navigator vs GNSS Compass – Rất hay bị nhầm

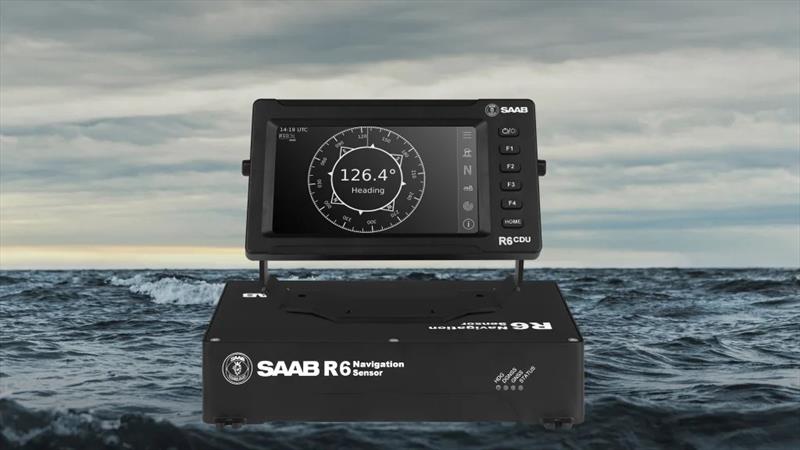

34.1 GNSS Navigator là gì?

GNSS Navigator là thiết bị:

• Xác định vị trí (LAT/LON)

• Cung cấp:

  • Position

  • COG / SOG

  • Time (UTC)

• Là thiết bị định vị bắt buộc theo SOLAS

GNSS Navigator:

• Có RAIM

• Có Integrity alarm

• Kết nối BAM / INS

• Là nguồn dữ liệu vị trí cho:

  • ECDIS

  • Radar

  • AIS

  • VDR

34.2 GNSS Compass là gì?

GNSS Compass (Satellite compass) là thiết bị:

• Sử dụng nhiều anten GNSS

• Tính toán heading (hướng mũi tàu)

• Không xác định Bắc thực bằng quay Trái Đất

GNSS Compass thường được phân loại là:

• THD (Transmitting Heading Device)

34.3 So sánh GNSS Navigator vs GNSS Compass

Sai lầm rất phổ biến:
Dùng GNSS Compass thay GNSS Navigator → PSC không chấp nhận.

35. GNSS vs DGNSS – Có cần thiết không?

35.1 DGNSS là gì?

DGNSS (Differential GNSS) là hệ thống:

• Sử dụng trạm tham chiếu mặt đất (beacon)

• Phát tín hiệu hiệu chỉnh

• Giảm sai số GNSS

DGNSS giúp:

• Cải thiện độ chính xác

• Ổn định vị trí trong vùng ven bờ

35.2 DGNSS có bắt buộc theo SOLAS không?

KHÔNG bắt buộc.

Theo SOLAS & IMO:

• GNSS cơ bản + RAIM + Integrity = Đủ

• DGNSS là tùy chọn nâng cao

35.3 Khi nào nên dùng DGNSS?

DGNSS rất hữu ích khi:

• Tàu hoạt động trong:

  • Luồng hẹp

  • Cảng đông

  • Khu vực offshore

• Cần độ chính xác cao khi:

  • Neo đậu

  • Làm hàng

  • Thao tác kỹ thuật

Nhưng:

• Khi mất DGNSS

• GNSS vẫn phải hoạt động bình thường

• Và phát cảnh báo phù hợp

36. Những câu hỏi PSC hay hỏi

36.1 “Thiết bị này có Integrity alarm không?”

PSC sẽ:

• Yêu cầu mở menu Alarm

• Kiểm tra các trạng thái:

  • Loss of position

  • RAIM failure

  • HDOP exceeded

  • Integrity status

Nếu:

• Không thấy alarm

• Không có âm báo

Deficiency ngay lập tức.

36.2 “GNSS có kết nối BAM / INS không?”

PSC sẽ:

• Xem sơ đồ hệ thống

• Kiểm tra cổng BAM/INS

• Kích hoạt alarm thử

Nếu:

• GNSS chỉ báo alarm nội bộ

• Không gửi sang BAM

 Không đạt yêu cầu IMO mới.

37. Lựa chọn GNSS Navigator thế nào cho đúng?

37.1 Checklist lựa chọn GNSS SOLAS

Khi chọn GNSS Navigator, chủ tàu nên kiểm tra:

• Có tuân thủ IMO MSC.112 / MSC.302 không?

• Có RAIM & Integrity alarm không?

• Có hiển thị HDOP không?

• Có kết nối BAM / INS không?

• Có chứng chỉ Đăng kiểm hợp lệ không?

• Có MED (nếu tàu EU) không?

37.2 Lựa chọn theo loại tàu

38. Góc nhìn nhà máy đóng tàu & đơn vị sửa chữa

38.1 Nhà máy đóng tàu

• GNSS SOLAS giúp:

  • Dễ nghiệm thu

  • Ít rủi ro PSC

  • Phù hợp INS hiện đại

38.2 Đơn vị sửa chữa

• GNSS đạt chuẩn:

  • Ít lỗi vận hành

  • Dễ cấu hình

  • Dễ giải trình với Đăng kiểm

39. Tổng kết

Tóm tắt chúng ta có thể rút ra:

• GNSS Navigator là thiết bị định vị bắt buộc theo SOLAS

• GPS chỉ là một phần của GNSS

• Integrity alarm & RAIM là yếu tố sống còn

• GNSS phải tích hợp BAM / INS

• GNSS Compass không thay thế GNSS Navigator

• DGNSS là nâng cao, không bắt buộc

• PSC kiểm tra thực tế trên thiết bị, không chỉ giấy tờ

 Chọn đúng GNSS ngay từ đầu = tránh rủi ro pháp lý + vận hành an toàn dài hạn
