Lắp đặt la bàn quang (Fiber Optic Gyrocompass) không chỉ là gắn hay để một thiết bị lên tàu. Nếu vị trí lắp sai, căn chỉnh không chuẩn hoặc grounding kém, hệ quả là heading trôi, Radar/ECDIS lệch, Autopilot lái không ổn định và rất dễ bị PSC ghi nhận lỗi.
Bài viết này hướng dẫn đầy đủ – thực tế – bám tiêu chuẩn IMO cách lắp la bàn quang NGC-5050 cho tàu đóng mới và tàu cải hoán.

1. Nguyên tắc lắp la bàn quang trên tàu biển

1.1 La bàn quang không “miễn nhiễm” với môi trường

Dù la bàn quang không chịu ảnh hưởng từ trường như la bàn từ, môi trường lắp đặt vẫn tác động lớn đến độ ổn định heading:

• Rung động cơ học

• Nhiễu điện – EMI

• Grounding không tốt

• Lệch trục fore & aft

Vì vậy, vị trí lắp là yếu tố quyết định chất lượng heading sau này.

1.2 Yêu cầu chung theo IMO & nhà sản xuất

Theo IMO và khuyến cáo của nhà sản xuất:

• Lắp gần trục dọc tàu (centerline)

• Hướng fore & aft song song ±0.5°

• Tránh nguồn rung và nhiệt

• Đảm bảo compass safe distance

• Grounding đúng chuẩn tàu biển

2. Vị trí lắp la bàn quang NGC-5050 trên tàu

2.1 Lắp dọc trục centerline – nguyên tắc bắt buộc

La bàn quang NGC-5050 phải được lắp sao cho:

• Trục thiết bị song song với trục dọc tàu

• Lubber line trùng hướng mũi tàu

Nếu lắp lệch:

• Heading hiển thị lệch cố định

• Phải dùng bù sai (heading deviation) → không khuyến khích

Chuẩn nhất: lắp đúng cơ khí, hạn chế can thiệp phần mềm.

2.2 Vị trí khuyến nghị thực tế

Các vị trí thường được chọn:

• Deck dưới bridge, gần midship

• Phòng gyro/compass room

• Tránh:

  • Gần máy phát

  • Gần motor lớn

  • Gần đường ống nhiệt

Không nên lắp:

• Sát vách ngoài tàu (rung)

• Trên sàn yếu, dễ biến dạng

2.3 Khoảng cách an toàn (Compass Safe Distance)

Dù là la bàn quang, NGC-5050 vẫn có safe distance đối với la bàn từ:

• Standard compass: ~0.30 m

• Steering compass: ~0.05 m

Thông số này bắt buộc ghi trên nameplate và PSC thường kiểm tra.

3. Hướng dẫn lắp đặt chi tiết la bàn quang NGC-5050

3.1 Chuẩn bị trước khi lắp

Trước khi cố định thiết bị:

• Kiểm tra mặt bệ: cứng – phẳng – không xoắn

• Đo xác định trục fore & aft chính xác

• Chuẩn bị dây grounding ≥ 1.5 mm²

• Đảm bảo nguồn:

  • AC 220V

  • DC backup (nếu có)

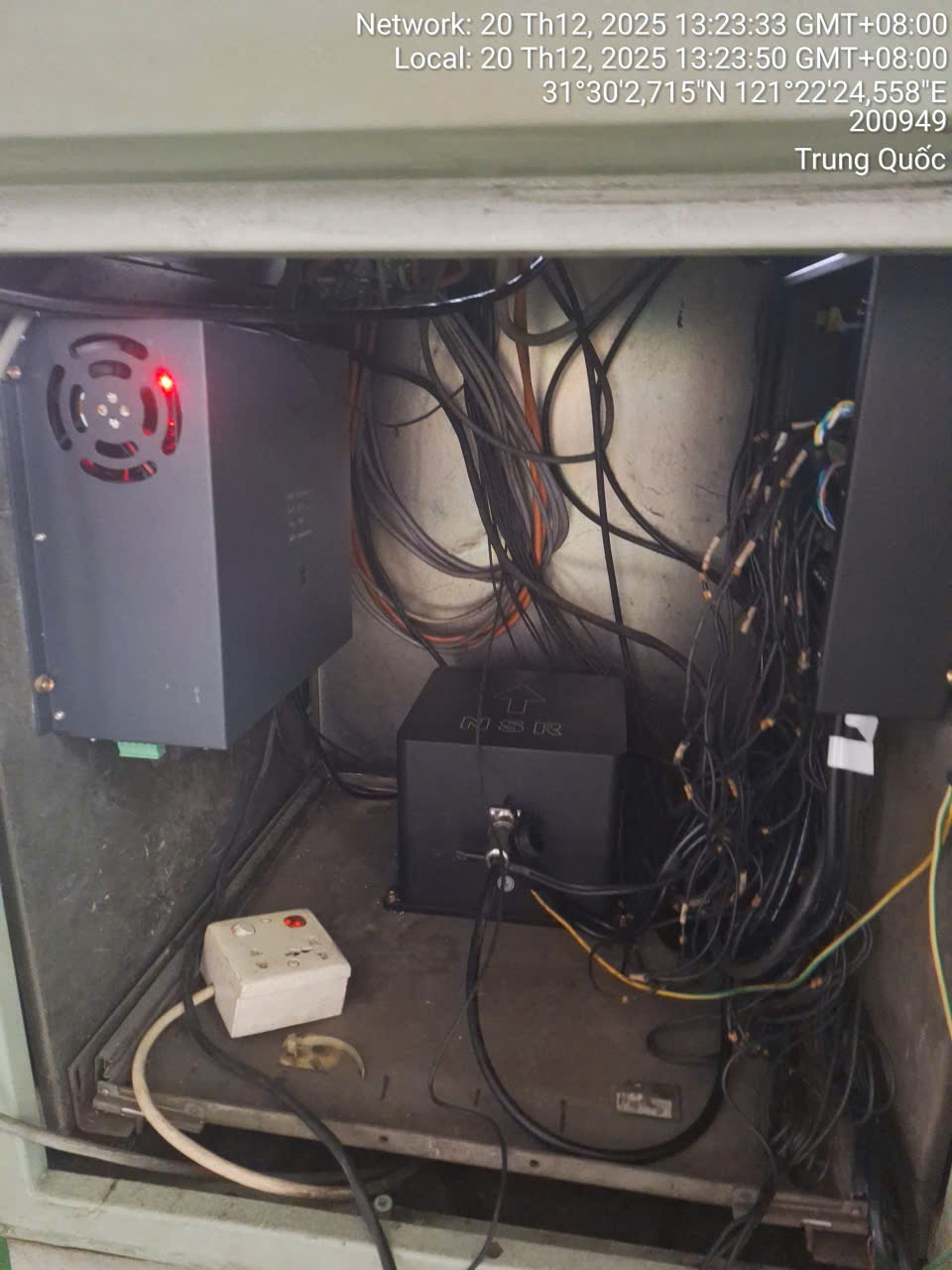

3.2 Lắp Compass Unit (bộ cảm biến)

Compass Unit là “trái tim” của hệ thống:

• Cố định bằng bulông chắc chắn

• Không lắp trên bệ rung

• Chừa không gian cho cáp, tránh gập gãy

Lưu ý quan trọng:

Không được di chuyển Compass Unit trong lúc hệ thống đang settling

3.3 Lắp Interface Unit & Display Unit

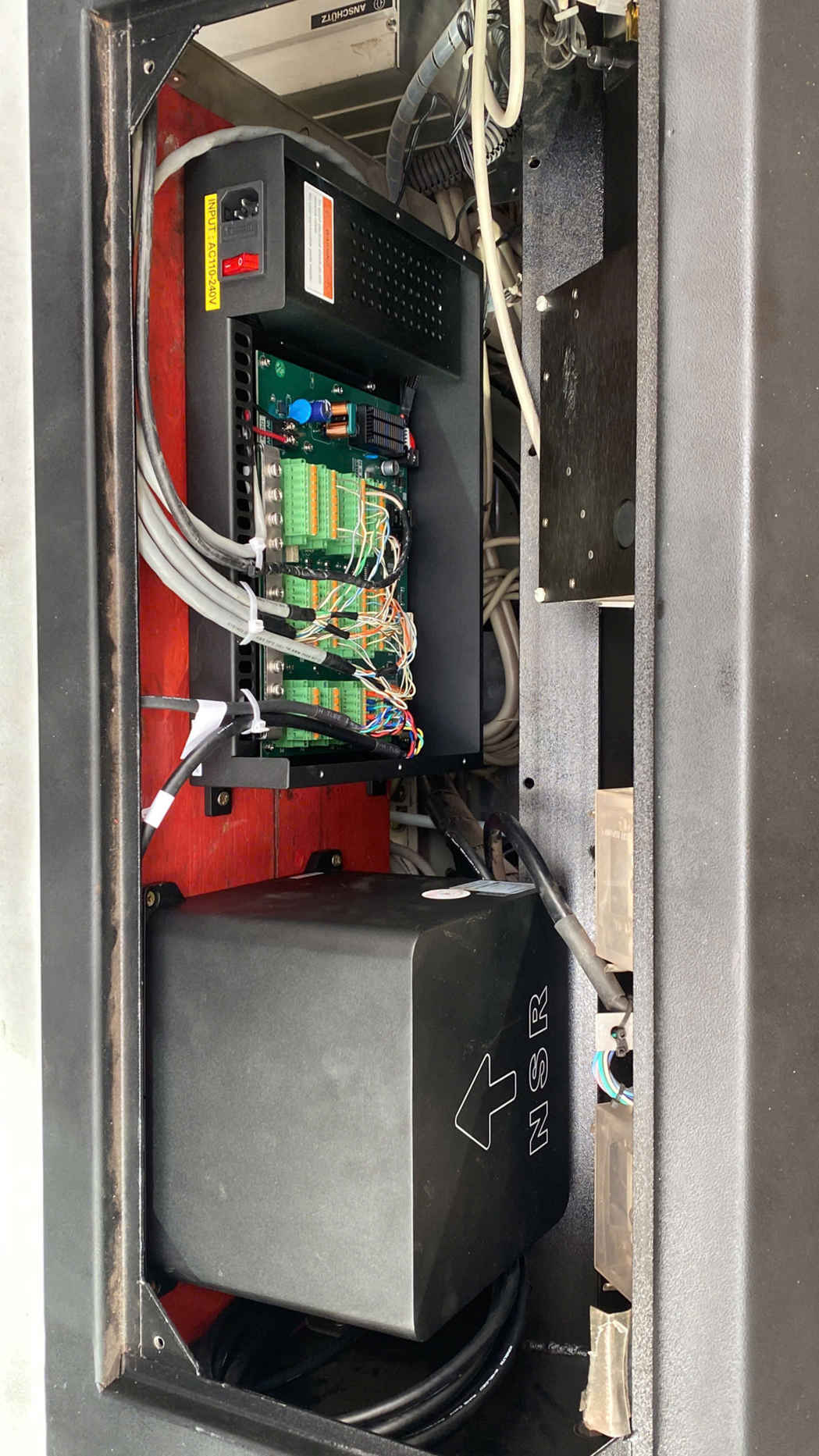

Interface Unit:

• Lắp trên vách, khô ráo

• Dễ đấu nối repeater, ECDIS, Radar

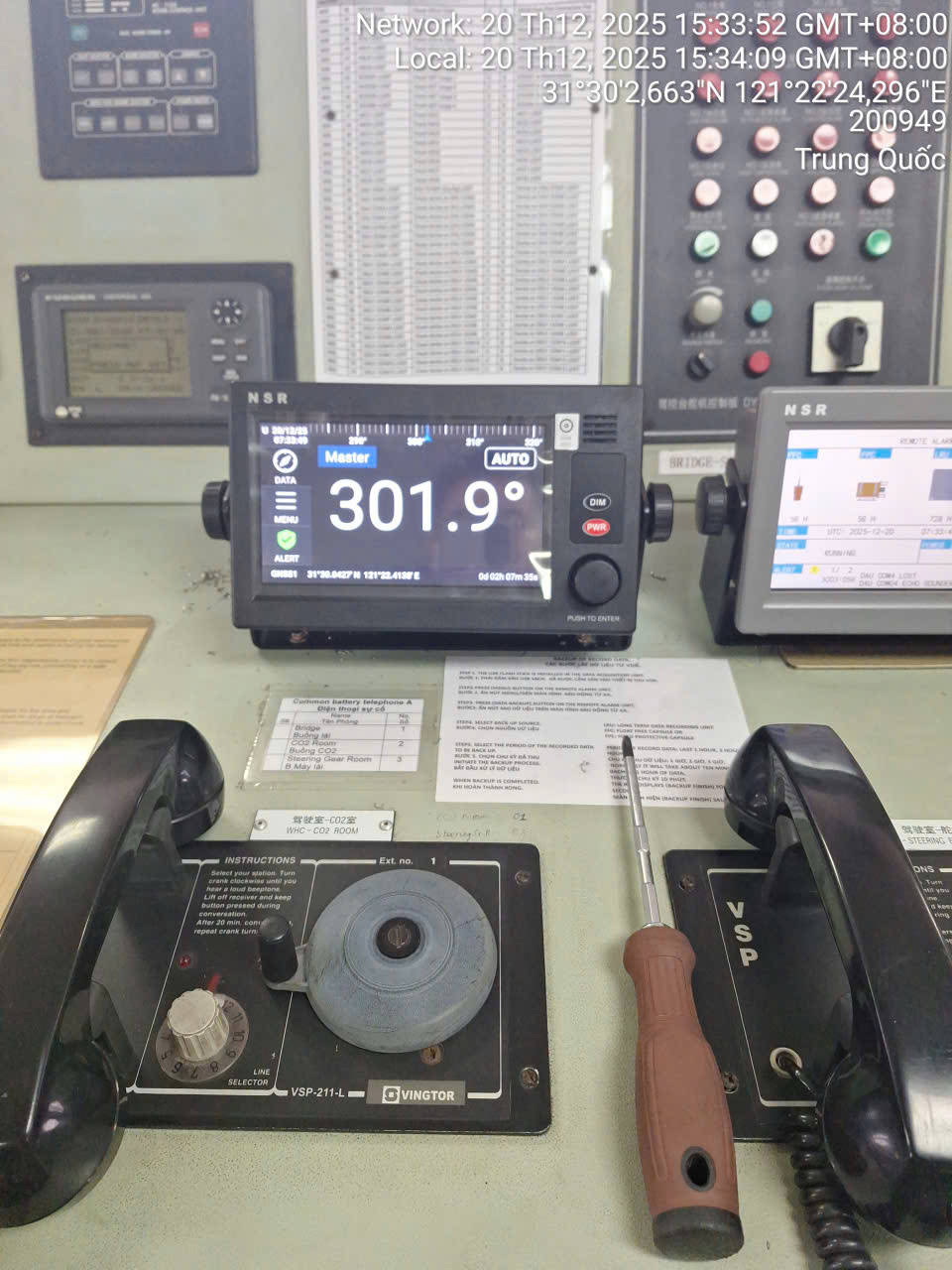

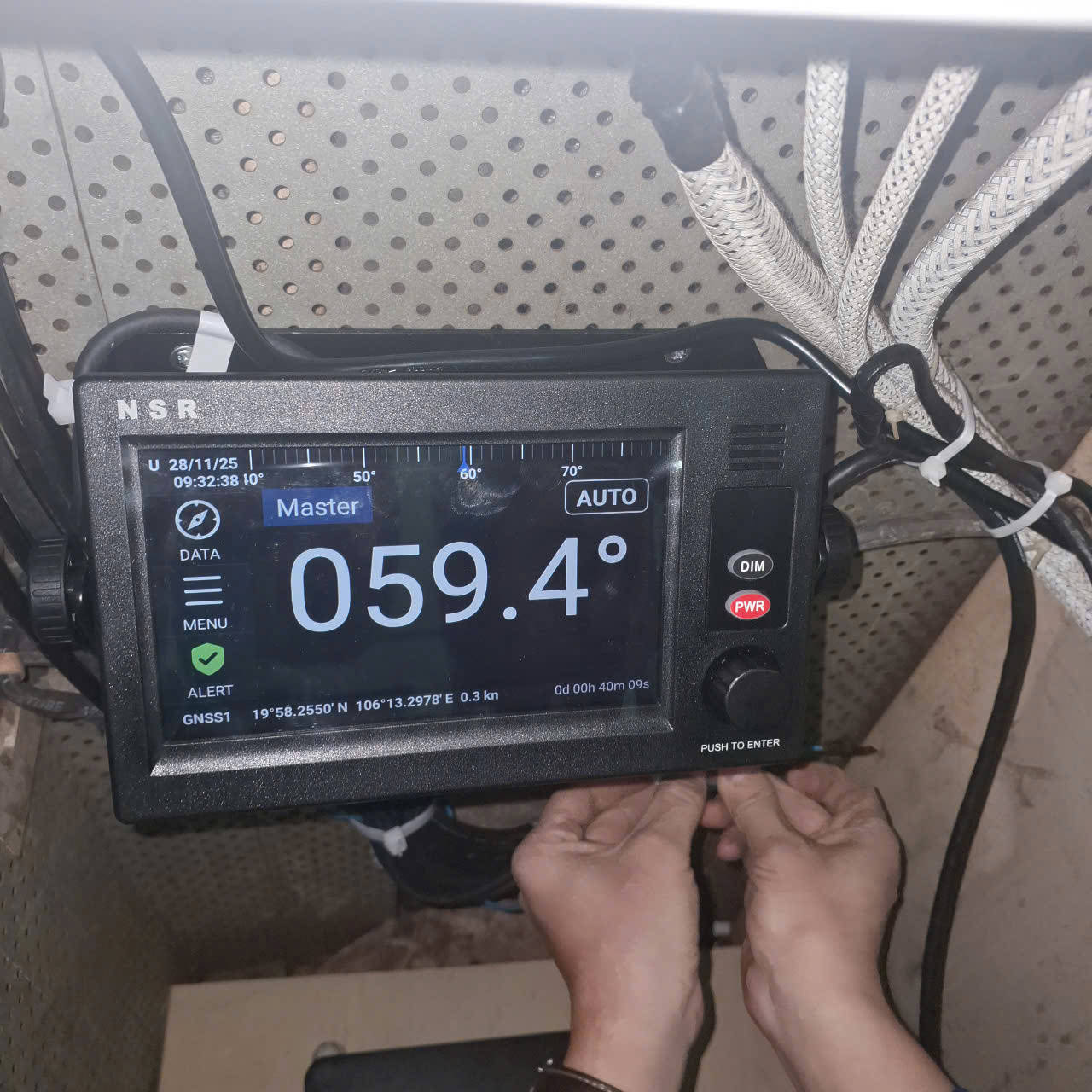

Display Unit:

• Trên bridge, tầm nhìn ~60 cm

• Tránh ánh nắng trực tiếp

• Tránh thiết bị phát nhiệt

4. Đấu nối & grounding – yếu tố hay bị bỏ qua

4.1 Grounding đúng chuẩn tàu biển

Toàn bộ hệ thống phải:

• Ground về thân tàu

• Không dùng chung mass “tạm”

• Không nối vòng ground

Grounding kém gây:

• Nhiễu heading

• Alarm giả

• Lỗi giao tiếp ECDIS / Radar

4.2 Đấu GNSS & dữ liệu Heading

NGC-5050 hỗ trợ:

• 2 ngõ vào GNSS

• Nhiều output HDT / THS (RS422)

Khuyến nghị:

• GNSS ưu tiên RMC

• Heading output riêng cho:

  • Radar

  • ECDIS

  • Autopilot

5. Kiểm tra & nghiệm thu sau lắp đặt

5.1 Checklist nghiệm thu cơ bản

Sau khi lắp xong:

• Kiểm tra vị trí lắp đúng centerline

• Kiểm tra fore & aft ±0.5°

• Kiểm tra grounding

• Kiểm tra heading output

5.2 So sánh Heading thực tế

Thực hiện:

• So sánh với bearing trực quan

• So sánh Radar overlay

• Kiểm tra khi tàu đổi hướng

Nếu có sai lệch nhỏ:

• Chỉ dùng Heading Deviation khi cần thiết

• Không dùng để “che lỗi lắp”

6. Lỗi lắp đặt thường gặp khi PSC kiểm tra

PSC thường phát hiện:

• La bàn lắp lệch trục

• Không ghi compass safe distance

• Heading không ổn định khi quay tàu

• Grounding không đúng chuẩn

 Đây là lỗi lắp đặt, không phải lỗi thiết bị.

7. Vì sao NGC-5050 dễ đạt PSC nếu lắp đúng?

La bàn quang NGC-5050 do New Sunrise Co., Ltd. sản xuất, có:

• Độ chính xác ≤ 0.5° × secφ

• Thời gian ổn định ~10-20 phút

• Chứng chỉ MED – DNV, CCS,VR

• Phù hợp SOLAS V/19, IMO, ISO 8728

Khi lắp đúng kỹ thuật, hệ thống:

• Heading ổn định

• Radar/ECDIS đồng bộ

• PSC kiểm tra nhanh – không ghi lỗi

Kết luận

Lắp la bàn quang đúng chuẩn quan trọng không kém chất lượng thiết bị.
Với NGC-5050, nếu:

• Chọn đúng vị trí

• Lắp đúng centerline

• Grounding chuẩn

• Nghiệm thu kỹ

Bạn sẽ có heading ổn định – không trôi – đạt PSC, tuổi thọ sản phẩm dài lâu trong suốt vòng đời khai thác.
