Giới thiệu chung

Trong hệ thống dẫn đường hàng hải, la bàn luôn là thiết bị quan trọng và bắt buộc. Mọi dữ liệu hướng đi của tàu – từ radar, ECDIS ( hải đồ điện tử ), autopilot ( máy lái tự động) , AIS ( nhận dạng tự động ) cho tới VDR ( thiết bị ghi dữ liệu hành trình hay còn gọi là hộp đen) – đều phụ thuộc trực tiếp vào nguồn heading mà la bàn cung cấp. Nếu dữ liệu này sai lệch, toàn bộ hệ thống dẫn đường phía sau đều bị ảnh hưởng.

Trong nhiều thập kỷ, gyrocompass cơ  (la bàn điện – la bàn con quay) là lựa chọn tiêu chuẩn cho tàu biển. Tuy nhiên, cùng với sự phát triển của công nghệ quang học và xử lý tín hiệu số, một thế hệ la bàn mới đã ra đời: la bàn sợi quang (Fiber Optic Gyrocompass – FOG), còn thường được gọi tại Việt Nam là la bàn quang.

Ngày nay, la bàn sợi quang không chỉ được sử dụng trên tàu quân sự hay tàu nghiên cứu, mà đã trở thành giải pháp phổ biến cho tàu thương mại SOLAS, tàu đóng mới và các dự án cải hoán buồng lái (bridge retrofit).

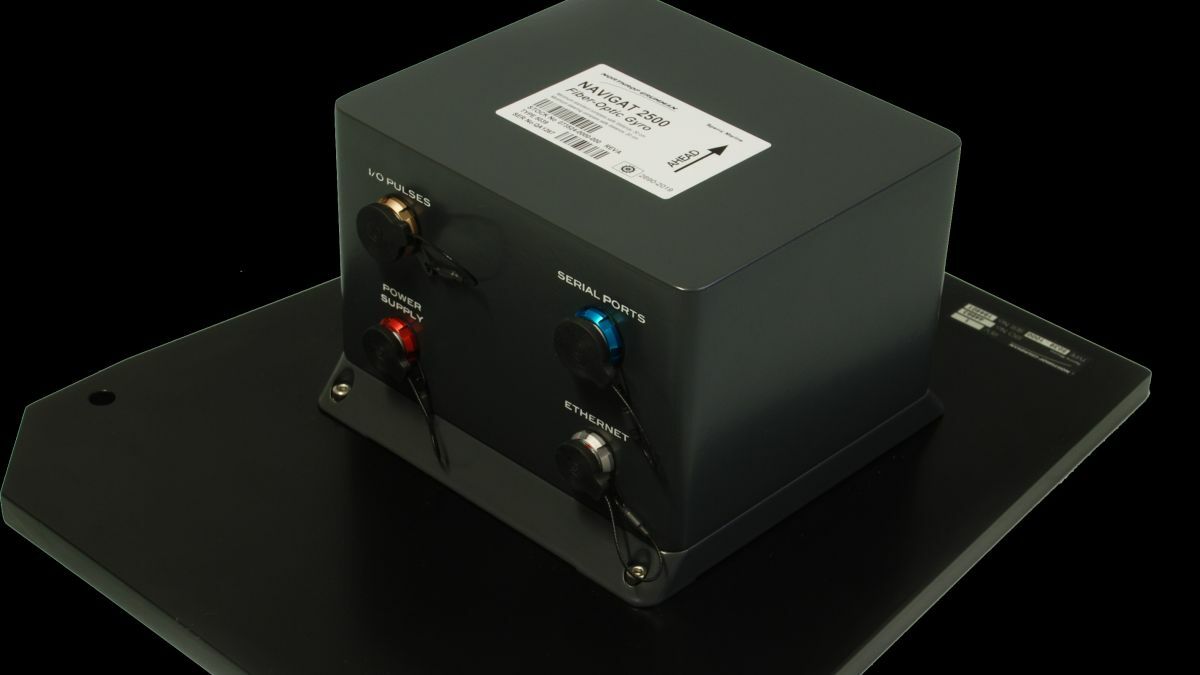

1. La bàn quang là gì?

La bàn quang là thuật ngữ thực tế trong ngành hàng hải Việt Nam, dùng để chỉ gyrocompass sử dụng công nghệ quang học, trong đó cảm biến chính là con quay sợi quang (FOG – Fiber Optic Gyroscope).

Khác với gyrocompass truyền thống:

• Không có bánh đà quay tốc độ cao

• Không dùng ổ trục, vòng bi, dầu bôi trơn

• Không tạo ra ma sát cơ học

• Không phát sinh mài mòn theo thời gian

Về bản chất, la bàn quang là thiết bị xác định hướng Bắc thực (True North) bằng phương pháp đo chuyển động quay của Trái Đất thông qua ánh sáng, thay vì dựa vào cơ cấu quay vật lý.

Trong tài liệu kỹ thuật và tiêu chuẩn quốc tế, “la bàn quang” thường xuất hiện dưới các tên gọi sau đây:

• La bàn sợi quang

• Fiber Optic Gyrocompass

• FOG gyrocompass

• Strapdown gyrocompass

Tất cả các thuật ngữ này đều mô tả cùng một nguyên lý công nghệ của la bàn quang.

2. Khái niệm la bàn sợi quang ?

La bàn sợi quang là thiết bị gyrocompass sử dụng vòng sợi quang học để đo tốc độ quay quanh trục thẳng đứng của tàu, từ đó xác định hướng Bắc thực.

Điểm quan trọng cần hiểu:

• La bàn sợi quang không đo hướng Bắc từ trường.

• Không phụ thuộc từ trường Trái Đất

• Không cần nam châm

• Không cần hiệu chỉnh sai lệch (deviation)

Thay vào đó, la bàn sợi quang hoạt động dựa trên:

• Hiện tượng vật lý của ánh sáng

• Thuật toán xử lý tín hiệu số

• Mô hình toán học của chuyển động quay Trái Đất

Nhờ vậy, thiết bị có khả năng:

• Cung cấp heading ( hướng) ổn định

• Hoạt động liên tục 24/7

• Duy trì độ chính xác lâu dài

3. Fiber Optic Gyrocompass là gì?

Fiber Optic Gyrocompass là thuật ngữ kỹ thuật chính thức được sử dụng trong:

• Quy chuẩn IMO

• Tiêu chuẩn ISO

• Hồ sơ chứng nhận MED (Marine Equipment Directive)

• Chứng chỉ Đăng kiểm như DNV, ABS, LR, CCS, VR

Theo định nghĩa kỹ thuật, Fiber Optic Gyrocompass là:

Một hệ thống gyrocompass sử dụng fiber optic gyroscope làm cảm biến chính, kết hợp với thuật toán xử lý số để xác định True Heading.

FOG gyrocompass thuộc nhóm strapdown system, nghĩa là:

• Không có khung treo tự do

• Không cần cơ cấu cân bằng cơ học

• Mọi phép tính được thực hiện bằng phần mềm

Đây là xu hướng chung của:

• Hàng hải

• Hàng không

• Quốc phòng

• Tàu tự hành và phương tiện không người lái

4. FOG gyro là gì?

FOG gyro là viết tắt của Fiber Optic Gyroscope, tức là con quay sợi quang – thành phần cốt lõi của la bàn sợi quang.

Một FOG gyro cơ bản gồm:

• Nguồn laser hoặc diode phát sáng

• Bộ chia chùm tia

• Vòng sợi quang cuộn nhiều vòng

• Bộ thu giao thoa ánh sáng

• Mạch xử lý tín hiệu

FOG gyro có khả năng đo:

• Tốc độ quay góc (angular rate)

• Với độ nhạy rất cao

• Có thể phát hiện cả tốc độ quay cực nhỏ của Trái Đất

Chính khả năng đo được chuyển động quay của Trái Đất này cho phép FOG gyro được sử dụng trong gyrocompass, chứ không chỉ là cảm biến heading thông thường.

5. Vai trò của la bàn sợi quang trong hệ thống dẫn đường tàu biển

Trên tàu biển hiện đại, la bàn quang không hoạt động độc lập mà là nguồn dữ liệu trung tâm cho nhiều thiết bị khác.

5.1 Cung cấp dữ liệu heading cho các hệ thống

La bàn sợi quang cung cấp các tín hiệu:

• HDT (Heading – True)

• ROT (Rate of Turn)

• THS (True Heading & Status)

Các dữ liệu này được sử dụng trực tiếp bởi:

• Radar

• ECDIS

• Autopilot

• AIS

• VDR

• BNWAS / BAM / INS

Nếu dữ liệu heading không ổn định:

• Radar bị lệch vệt mục tiêu

• ECDIS hiển thị sai hướng

• Autopilot lái không chính xác

• AIS truyền dữ liệu sai

5.2 Vai trò trong tuân thủ SOLAS và PSC

Theo SOLAS Chương V:

• Gyrocompass là thiết bị bắt buộc trên nhiều loại tàu

• Phải chỉ Bắc thực

• Phải có repeater và nguồn dự phòng

La bàn sợi quang, nếu đạt chuẩn IMO và Đăng kiểm:

• Được công nhận là gyrocompass chính

• Được chấp nhận khi kiểm tra PSC

• Phù hợp cho tàu hoạt động quốc tế

5.3 Xu hướng thay thế gyro cơ bằng la bàn quang

Hiện nay, nhiều chủ tàu lựa chọn:

• Thay thế gyro cơ cũ

• Nâng cấp bridge ( đài lái)

• Giảm chi phí bảo trì dài hạn

Lý do chính:

• Gyro cơ hao mòn theo thời gian

• Chi phí sửa chữa, bảo dưỡng cao

• Thời gian downtime dài

• Phụ tùng ngày càng khó kiếm

Trong khi đó, la bàn sợi quang:

• Gần như không cần bảo trì

• Độ ổn định cao

• Tuổi thọ dài

• Phù hợp khai thác liên tục

• Công nghệ càng ngày càng tiên tiến khiến giảm giá thành sản phẩm la bàn quang ngày càng nằm trong khả năng đầu tư của chủ tàu.

6. Nguyên lý la bàn sợi quang – Nền tảng công nghệ của FOG gyro

Để hiểu vì sao la bàn sợi quang có thể thay thế hoàn toàn gyrocompass cơ truyền thống, cần nắm rõ nguyên lý vật lý và thuật toán đứng sau thiết bị này. Khác với nhiều thiết bị điện tử hàng hải chỉ “xử lý dữ liệu đầu vào”, la bàn sợi quang tự đo chuyển động quay của Trái Đất, từ đó xác định hướng Bắc thực (True North).

Cốt lõi của nguyên lý này là hiệu ứng Sagnac, kết hợp với công nghệ fiber optic gyroscope (FOG) và các thuật toán xử lý số.

7. Hiệu ứng Sagnac là gì?

Hiệu ứng Sagnac là một hiện tượng vật lý được phát hiện vào năm 1913, mô tả sự khác biệt về thời gian hoặc pha của ánh sáng khi truyền trong một hệ quy chiếu đang quay.

Nói một cách đơn giản:

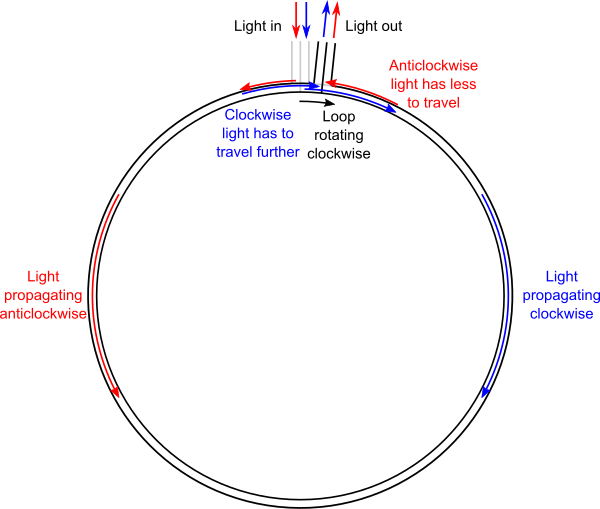

Khi hai chùm ánh sáng truyền ngược chiều nhau trong một vòng kín, nếu vòng này quay, hai chùm ánh sáng sẽ không quay về điểm xuất phát cùng lúc.

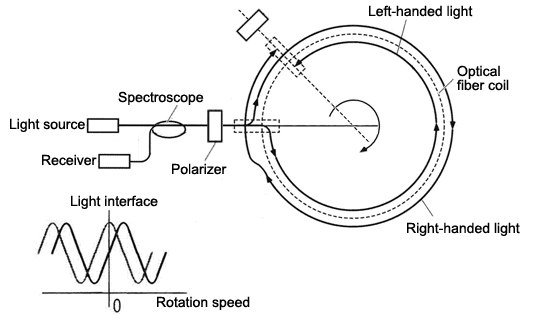

7.1 Bản chất vật lý của hiệu ứng Sagnac

Hiệu ứng Sagnac xảy ra do:

• Ánh sáng có vận tốc hữu hạn

• Hệ thống truyền ánh sáng đang quay

• Quỹ đạo ánh sáng bị “kéo lệch” theo chuyển động quay

Độ chênh lệch pha (phase difference) giữa hai chùm ánh sáng:

• Tỷ lệ trực tiếp với tốc độ quay

• Không phụ thuộc vào gia tốc tuyến tính

• Không bị ảnh hưởng bởi rung động nhỏ

Chính đặc điểm này khiến hiệu ứng Sagnac trở thành nền tảng lý tưởng cho con quay quán tính.

7.2 Tại sao hiệu ứng Sagnac phù hợp cho hàng hải?

Trong môi trường hàng hải:

• Tàu luôn rung, lắc, tăng giảm tốc

• Gia tốc tuyến tính thay đổi liên tục

• Môi trường từ trường phức tạp

Hiệu ứng Sagnac có ưu điểm:

• Chỉ phản ứng với chuyển động quay

• Không bị nhiễu bởi gia tốc

• Độ ổn định rất cao trong thời gian dài

Đây là lý do cảm biến la bàn quang vượt trội so với các cảm biến heading thông thường.

8. Nguyên lý hoạt động của Fiber Optic Gyroscope (FOG)

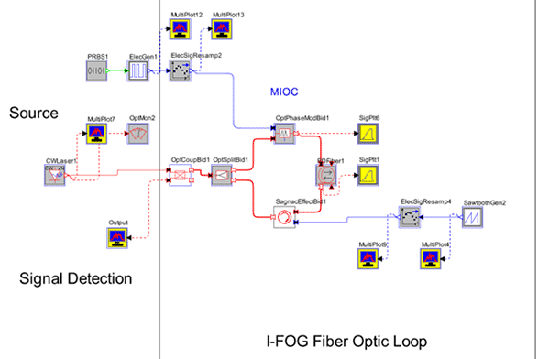

8.1 Cấu trúc cơ bản của một FOG gyro

Một FOG gyro trong la bàn sợi quang thường bao gồm:

• Nguồn laser hoặc diode phát sáng ổn định

• Bộ chia chùm tia (beam splitter)

• Vòng sợi quang cuộn nhiều vòng (fiber coil)

• Bộ thu giao thoa (interferometer)

• Mạch xử lý tín hiệu số (DSP)

Vòng sợi quang có thể dài vài trăm mét đến vài km, được cuộn gọn trong một module nhỏ.

8.2 Cách FOG gyro đo tốc độ quay

Quy trình đo diễn ra như sau:

1. Nguồn laser phát ánh sáng

2. Ánh sáng được chia thành hai chùm

3. Hai chùm đi ngược chiều trong vòng sợi quang

4. Khi hệ thống quay, xuất hiện độ lệch pha

5. Bộ thu đo sự khác biệt pha

6. Mạch xử lý chuyển đổi thành tốc độ quay góc

Tốc độ quay này có thể:

• Rất nhỏ (cấp độ quay Trái Đất)

• Nhưng vẫn được đo chính xác

8.3 Độ nhạy và độ chính xác của FOG gyro

Độ nhạy của FOG gyro phụ thuộc vào:

• Chiều dài vòng sợi quang

• Chất lượng nguồn laser

• Thuật toán xử lý tín hiệu

Trong ứng dụng hàng hải:

• FOG gyro có thể đạt độ chính xác 0.1° × secant latitude

• Hoạt động ổn định trong nhiều năm

• Sai số không tích lũy như gyro cơ

9. Từ FOG gyro đến gyrocompass – xác định Bắc thực

9.1 Vì sao đo được quay Trái Đất thì xác định được Bắc?

Trái Đất quay quanh trục của nó với tốc độ góc không đổi. Ở mỗi vĩ độ:

• Thành phần tốc độ quay quanh trục đứng khác nhau

• Phụ thuộc vào vĩ độ (latitude)

La bàn sợi quang:

• Đo tốc độ quay quanh trục đứng

• Kết hợp thông tin vĩ độ

• Tính ra hướng của trục quay Trái Đất

Trục quay này chính là Bắc – Nam địa lý (True North – True South).

9.2 Thuật toán gyrocompass trong la bàn sợi quang

Không giống gyro cơ “tự tìm Bắc” bằng cơ học, la bàn sợi quang sử dụng:

• Mô hình toán học

• Thuật toán hội tụ (alignment)

• Bộ lọc số (digital filter)

Các bước chính:

1. Thu thập dữ liệu tốc độ quay

2. Nhận thông tin vị trí (từ GNSS hoặc nhập tay)

3. Tính toán sai số theo vĩ độ

4. Lọc nhiễu do chuyển động tàu

5. Hội tụ về hướng Bắc thực

Quá trình này gọi là settling hoặc alignment.

9.3 Thời gian ổn định (Settling time)

Thời gian ổn định của la bàn sợi quang:

• Thường từ 10–20 phút

• Nhanh hơn gyro cơ truyền thống ( la bàn con quay- la bàn điện).

• Không cần tàu đứng yên hoàn toàn

Sau khi ổn định:

• Heading đạt độ chính xác danh định

• Có thể sử dụng cho autopilot và radar.

10. La bàn sợi quang hoạt động như thế nào trên tàu biển?

10.1 Chế độ Auto và Manual

Trong thực tế khai thác:

• La bàn quang có thể nhận dữ liệu vị trí từ GNSS ( định vị GPS !)

• Nếu có GNSS → khởi động Auto mode

• Nếu mất GNSS → cho phép nhập tay vị trí (Manual)

Điều này giúp:

• Tăng tính linh hoạt

• Đảm bảo hoạt động liên tục

• Phù hợp với yêu cầu SOLAS

10.2 Phân phối dữ liệu heading trên tàu

La bàn sợi quang xuất dữ liệu qua:

• IEC 61162-1 / IEC 61162-2

• RS-422

• NMEA sentences

Các thiết bị nhận dữ liệu gồm:

• Radar

• ECDIS

• Autopilot

• AIS

• VDR

• Bridge Alert Management (BAM)

Heading từ la bàn sợi quang được coi là:

• Nguồn heading chính (Master heading)

• Các nguồn khác chỉ là dự phòng hoặc so sánh

10.3 Độ ổn định trong điều kiện sóng gió

So với gyro cơ:

• La bàn sợi quang ít bị ảnh hưởng bởi rung

• Không có hiện tượng trôi cơ học

• Không cần thời gian “chạy nóng” ( thời gian khởi động).

Trong điều kiện:

• Sóng lớn

• Tàu rung mạnh

• Thay đổi tải

FOG gyro vẫn duy trì:

• Heading ổn định

• ROT chính xác

• Không phát sinh sai số lớn

11. So sánh FOG gyro và Ring Laser Gyro (RLG)

Cả FOG và RLG đều dựa trên hiệu ứng Sagnac, nhưng có khác biệt:

11.1 Ring Laser Gyro (RLG)- La bàn La-ze ( Laser)

• Dùng buồng cộng hưởng laser

• Cấu trúc phức tạp

• Giá thành cao

• Thường dùng trong hàng không, quân sự

11.2 Fiber Optic Gyro (FOG)

• Dùng sợi quang

• Không có buồng cộng hưởng

• Kết cấu đơn giản hơn

• Phù hợp hàng hải

Trong lĩnh vực tàu biển, FOG là lựa chọn tối ưu giữa hiệu năng – chi phí – độ tin cậy.

12. Ý nghĩa của nguyên lý FOG đối với chủ tàu và nhà máy đóng tàu

Từ góc nhìn thực tế:

• Không có bộ phận quay → giảm hỏng hóc

• Không dầu, không ổ bi → giảm bảo trì

• Thuật toán số → dễ nâng cấp phần mềm

• Tuổi thọ dài → chi phí vòng đời thấp

Đây là lý do:

• Nhiều nhà máy đóng tàu chọn FOG cho tàu mới

• Chủ tàu thay gyro điện cũ bằng la bàn quang

• Đăng kiểm chấp nhận FOG như gyrocompass chính.

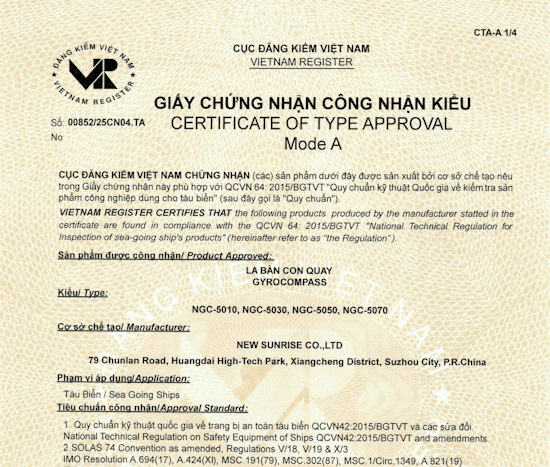

13. Vì sao tiêu chuẩn và Đăng kiểm là yếu tố quyết định khi chọn la bàn?

Trong hàng hải, la bàn không phải là thiết bị “muốn dùng hay không cũng được”. Khác với các thiết bị điện tử thông thường, gyrocompass là thiết bị bắt buộc theo SOLAS, liên quan trực tiếp đến an toàn hàng hải.

Do đó:

• Không phải la bàn nào cũng được phép lắp

• Không phải FOG gyro nào cũng được công nhận

• Chỉ những thiết bị đạt chuẩn IMO – SOLAS – Đăng kiểm mới được cho phép lắp đặt khi:

  • Đóng tàu mới

  • Cải hoán

  • Kiểm tra PSC

  • Renew / Annual survey

Vì vậy, khi nói đến la bàn quang, điều quan trọng không chỉ là công nghệ, mà là thiết bị đó có đạt chuẩn pháp lý hay không.

14. La bàn theo chuẩn SOLAS là gì?

14.1 Quy định SOLAS liên quan đến gyrocompass

Theo SOLAS 1974 – Chương V (Safety of Navigation), đặc biệt là Regulation 19, nhiều loại tàu bắt buộc phải trang bị:

• Gyrocompass chính

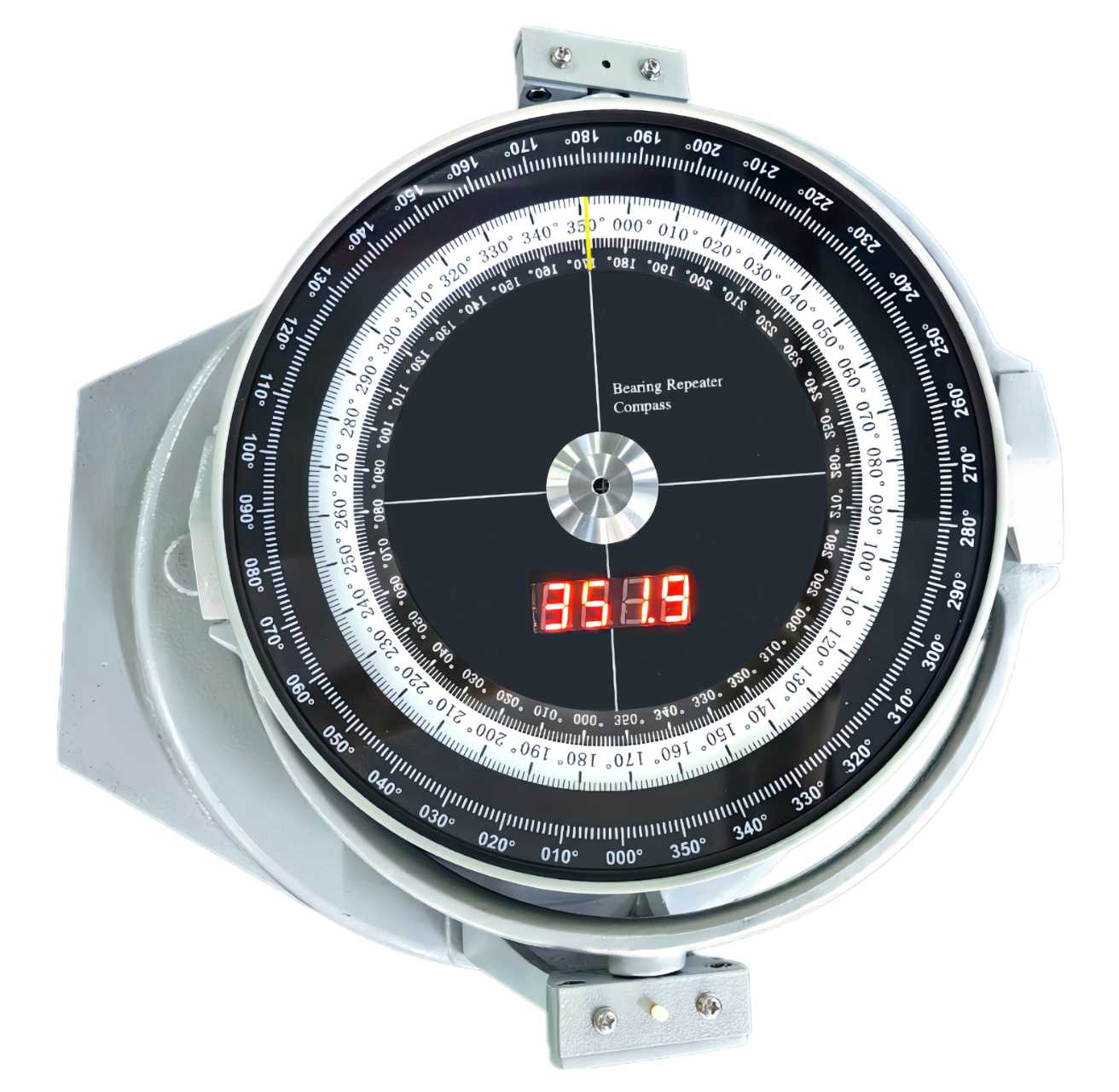

• Thiết bị lặp (gyro repeater)

• Nguồn điện chính và dự phòng

• Khả năng cung cấp heading cho các hệ thống khác

SOLAS không quy định công nghệ cụ thể, nhưng yêu cầu:

• La bàn phải chỉ Bắc thực (True North)

• Hoạt động liên tục

• Độ chính xác phù hợp với kích cỡ và loại tàu

• Có cảnh báo khi mất tín hiệu

Điều này mở đường cho la bàn sợi quang được công nhận như một loại gyrocompass hợp lệ.

14.2 SOLAS không chấp nhận thiết bị nào?

Theo thực tế kiểm tra PSC và Đăng kiểm:

• La bàn từ → chỉ là dự phòng

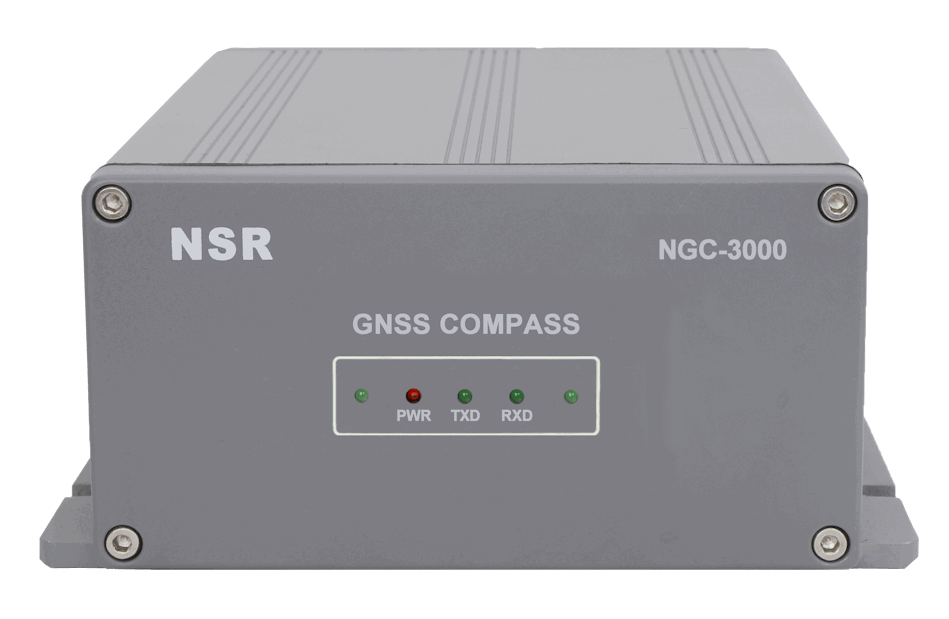

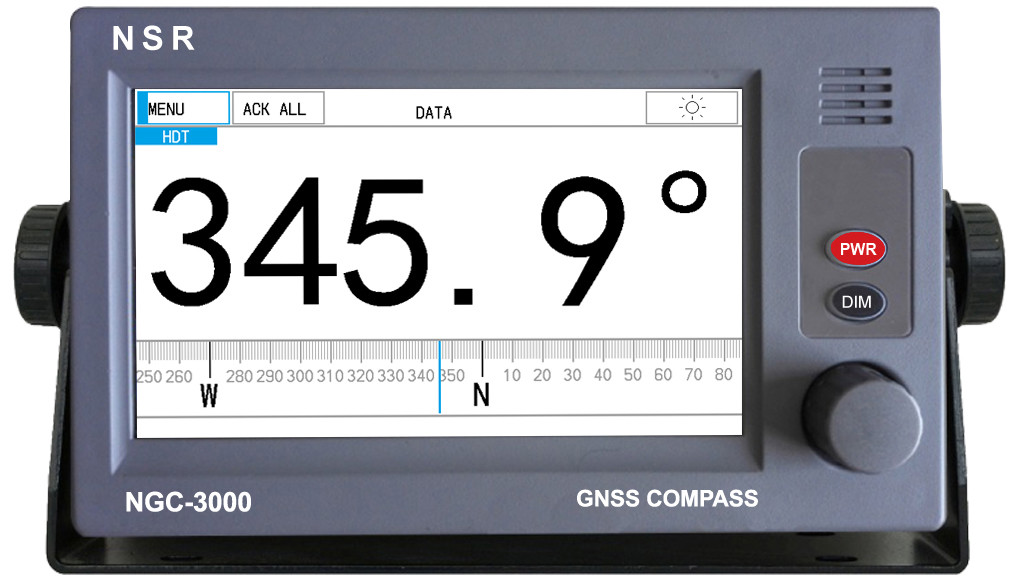

• GNSS compass → chỉ là THD (Transmitting Heading Device)

• Heading sensor thông thường → không phải gyrocompass

Chỉ có gyrocompass (cơ hoặc quang) mới đáp ứng vai trò la bàn chính theo SOLAS.

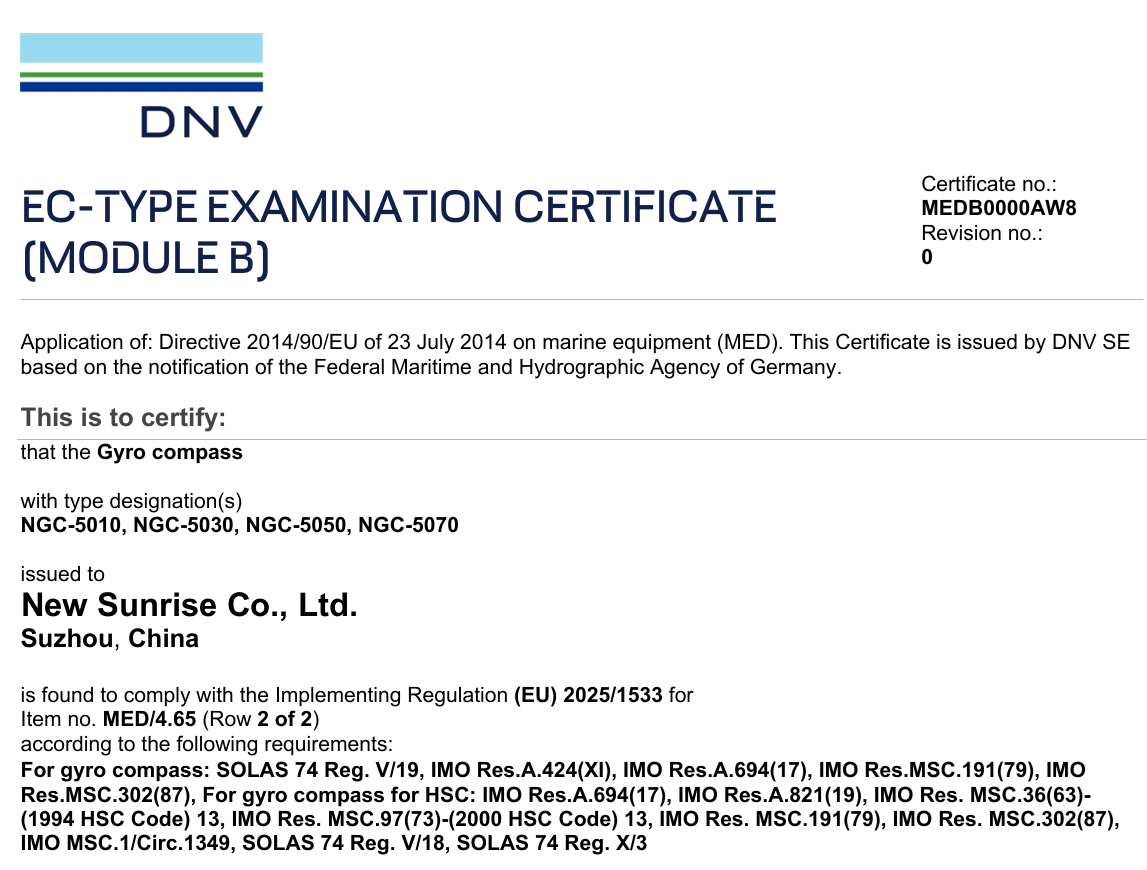

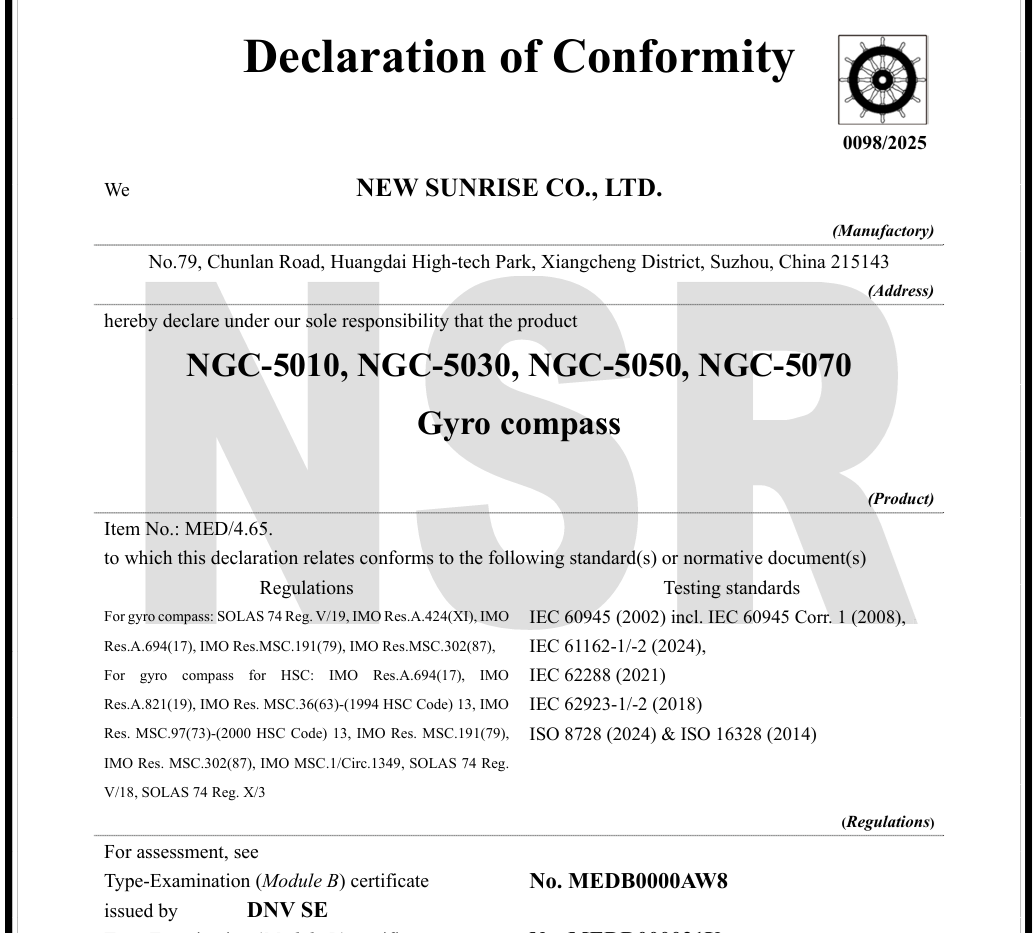

15. Tiêu chuẩn IMO áp dụng cho la bàn sợi quang

15.1 IMO Resolution A.424(XI)

IMO A.424(XI) là tiêu chuẩn cốt lõi cho gyrocompass, quy định:

• Độ chính xác heading

• Độ ổn định theo thời gian

• Yêu cầu thử nghiệm môi trường

• Điều kiện rung, nhiệt độ, EMC

La bàn sợi quang muốn được coi là gyrocompass bắt buộc phải:

• Đáp ứng hoặc vượt các yêu cầu trong A.424(XI)

15.2 IMO Resolution A.694(17)

IMO A.694(17) quy định chung cho:

• Thiết bị dẫn đường hàng hải

• Yêu cầu an toàn, EMC, nguồn điện

• Điều kiện môi trường trên tàu

FOG gyrocompass:

• Phải vượt qua thử nghiệm EMC

• Không gây nhiễu thiết bị khác

• Không bị ảnh hưởng bởi nhiễu điện

15.3 IMO Resolution A.821(19) – cho tàu cao tốc

Đối với HSC (High Speed Craft):

• Yêu cầu khắt khe hơn về độ ổn định

• Thời gian đáp ứng nhanh

• Khả năng hoạt động trong điều kiện gia tốc lớn

La bàn sợi quang thường:

• Phù hợp hơn gyro cơ

• Ít bị ảnh hưởng bởi rung và gia tốc

16. Tiêu chuẩn ISO cho la bàn sợi quang

16.1 ISO 8728 – Gyrocompass

ISO 8728 là tiêu chuẩn kỹ thuật quốc tế cho gyrocompass, quy định:

• Độ chính xác heading

• Phương pháp thử nghiệm

• Độ ổn định lâu dài

• Thời gian ổn định (settling time)

Đây là tiêu chuẩn căn cứ của các tổ chức:

• Đăng kiểm

• Nhà máy đóng tàu

• Tư vấn thiết kế

17. Tiêu chuẩn IEC liên quan

17.1 IEC 60945 – Môi trường & EMC

IEC 60945 quy định:

• Nhiệt độ làm việc

• Độ ẩm

• Rung động

• EMC (Electromagnetic Compatibility)

La bàn sợi quang đạt chuẩn IEC 60945:

• Có thể lắp trong buồng lái

• Hoạt động ổn định trong môi trường tàu biển

17.2 IEC 61162-1 / 61162-2 – Giao thức dữ liệu

Đây là tiêu chuẩn cho:

• NMEA 0183

• Giao tiếp heading, ROT, alert

Gyrocompass phải:

• Xuất HDT, THS, ROT

• Giao tiếp được với radar, ECDIS, VDR

18. MED – Marine Equipment Directive (Wheelmark)

18.1 MED là gì?

MED (Directive 2014/90/EU) là quy định bắt buộc cho thiết bị lắp trên:

• Tàu treo cờ EU

• Tàu đóng tại EU

• Tàu xuất khẩu sang EU

Gyrocompass thuộc:

• MED Item 4.65 – Gyro compass

18.2 Module B và Module D

Để đạt MED, la bàn sợi quang phải có:

• Module B – EC Type Examination

  • Chứng nhận thiết kế

  • Đánh giá kỹ thuật

• Module D – Production Quality Assurance

  • Kiểm soát chất lượng sản xuất

  • Đánh giá nhà máy

Chỉ khi có B + D, thiết bị mới được:

• Gắn Wheelmark

• Lắp hợp pháp trên tàu SOLAS

19. Vai trò của Đăng kiểm (DNV, ABS, LR,NK…)

Đăng kiểm là đơn vị:

• Kiểm tra

• Chứng nhận

• Giám sát thiết bị hàng hải

Khi lắp la bàn sợi quang, Đăng kiểm sẽ kiểm tra:

• Chứng chỉ IMO / ISO

• MED / Wheelmark

• Phù hợp với bản vẽ tàu

• Cách lắp đặt

• Kết nối hệ thống

Nếu thiết bị không đạt chuẩn:

• Bị từ chối lắp

• Không thông qua survey

• Có thể bị PSC bắt giữ

20. Ví dụ thực tế – La bàn sợi quang đạt chuẩn Đăng kiểm

Một dòng la bàn sợi quang đạt chuẩn đầy đủ thường có:

• Chứng chỉ DNV / ABS/NK/CCS/VR

• Đáp ứng SOLAS V/19

• Tuân thủ IMO A.424, A.694, ISO 8728

Điều này giúp:

• Chủ tàu yên tâm khai thác

• Nhà máy đóng tàu dễ nghiệm thu

• Đơn vị sửa chữa dễ trình hồ sơ

21. Những sai lầm thường gặp khi chọn la bàn sợi quang

Thực tế cho thấy, nhiều dự án gặp vấn đề vì:

• Nhầm FOG gyro với heading sensor

• Dùng GNSS compass thay gyrocompass

• Thiết bị không đạt tiêu chuẩn MED

• Không có chứng chỉ Đăng kiểm hợp lệ

Kết quả:

• Bị PSC nhắc nhở

• Phải thay thiết bị

• Tốn thời gian và chi phí

22. Tóm tắt yêu cầu pháp lý cho la bàn quang

Một la bàn sợi quang hợp lệ cho tàu biển cần:

• Là gyrocompass thực thụ

• Đạt SOLAS V/19

• Tuân thủ IMO A.424(XI)

• Đáp ứng ISO 8728

• Có MED Module B + D

• Được Đăng kiểm DNV, NK, BV, ABS, CCS, VR chấp nhận

23. So sánh các loại la bàn trong hàng hải?

Trong thực tế, khi thiết kế, đóng mới hoặc cải hoán tàu, câu hỏi không phải là “có dùng la bàn không”, mà là:

• Dùng loại la bàn nào?

• La bàn đó có đáp ứng SOLAS và Đăng kiểm không?

• Chi phí vòng đời ra sao?

• Có phù hợp với điều kiện khai thác của tàu hay không?

Trên tàu biển hiện nay, phổ biến nhất có bốn nhóm:

1. La bàn sợi quang (FOG gyrocompass)

2. Gyrocompass cơ truyền thống ( la bàn điện- la bàn con quay)

3. La bàn vệ tinh (GNSS compass)

4. La bàn từ (magnetic compass)

Việc hiểu rõ ưu – nhược điểm từng loại sẽ giúp tránh sai lầm tốn kém khi lựa chọn.

24. La bàn quang vs gyro con quay (la bàn điện)

24.1 Nguyên lý khác biệt

Gyrocompass cơ:

• Sử dụng bánh đà quay tốc độ cao

• Dựa vào quán tính cơ học

• Cần hệ thống treo, cân bằng

La bàn sợi quang:

• Không có bộ phận quay

• Dựa vào hiệu ứng Sagnac

• Xử lý hoàn toàn bằng thuật toán số

24.2 So sánh chi tiết

Tiêu chí	La bàn sợi quang	Gyro cơ truyền thống
Bộ phận cơ khí	Không	Có
Hao mòn	Gần như không	Có, tăng theo thời gian
Bảo trì	Rất thấp	Cao
Thời gian ổn định	Ngắn	Dài
Độ ổn định lâu dài	Rất cao	Giảm dần
Rung động	Ít ảnh hưởng	Nhạy cảm
Chi phí vòng đời	Thấp	Cao

24.3 Góc nhìn chủ tàu

Trong 4-5 năm đầu:

• Chi phí đầu tư ban đầu của hai loại có thể tương đương

Trong 6–15 năm khai thác:

• Gyro cơ phát sinh:

  • Thay vòng bi

  • Cân chỉnh cơ khí

  • Dầu,  dung dịch, linh kiện

  • Thay quả cầu

• La bàn sợi quang:

  • Hầu như chỉ kiểm tra định kỳ

Về dài hạn, la bàn sợi quang kinh tế hơn rõ rệt.

25. La bàn sợi quang vs la bàn vệ tinh (GNSS compass)

25.1 GNSS compass là gì?

GNSS compass xác định hướng bằng cách:

• So sánh vị trí của hai hoặc nhiều anten GNSS

• Tính toán hướng chuyển động

Thiết bị này không phải gyrocompass, mà thuộc nhóm:

• Transmitting Heading Device (THD)

25.2 So sánh kỹ thuật

Tiêu chí	La bàn sợi quang	GNSS compass
Xác định Bắc thực	Trực tiếp	Gián tiếp
Phụ thuộc vệ tinh	Không	Có
Mất GNSS	Vẫn hoạt động	Mất heading
Đáp ứng SOLAS	Có	Không thay thế
Ổn định khi đứng yên	Có	Kém

---

25.3 Sai lầm thường gặp

Nhiều tàu:

• Dùng GNSS compass- la bàn vệ tinh thay gyrocompass

• Nghĩ rằng “heading vẫn có”

Khi PSC kiểm tra:

• GNSS compass ( La bàn vệ tinh) không được chấp nhận là gyrocompass

• Có thể bị ghi nhận deficiency

GNSS compass chỉ nên dùng làm nguồn phụ hoặc so sánh, không thay thế la bàn sợi quang.

26. La bàn quang và la bàn từ (magnetic compass)

26.1 Vai trò khác nhau

La bàn từ:

• Dựa vào từ trường Trái Đất

• Bị ảnh hưởng bởi kim loại, dòng điện

• Cần hiệu chỉnh độ lệch từ (deviation)

La bàn sợi quang:

• Không phụ thuộc từ trường

• Không cần hiệu chỉnh từ sai

• Cung cấp Bắc thực

26.2 So sánh thực tế

Tiêu chí	La bàn sợi quang	La bàn từ
Độ chính xác	Cao	Thấp
Ảnh hưởng từ trường	Không	Có
Vai trò	La bàn chính	La bàn dự phòng
Bảo trì	Thấp	Hiệu chỉnh thường xuyên

Theo SOLAS, la bàn từ không thể thay thế gyrocompass.

27. Khi nào nên dùng la bàn quang?

27.1 Trường hợp bắt buộc

La bàn sợi quang nên được lựa chọn khi:

• Tàu thuộc đối tượng SOLAS

• Tàu hoạt động tuyến quốc tế

• Tàu cần gyrocompass chính

Ví dụ:

• Container ship

• Bulk carrier

• Tanker

• Chemical tanker

• Passenger ship

• High Speed Craft (HSC)

27.2 Trường hợp nên ưu tiên

Ngay cả khi không bắt buộc, la bàn sợi quang vẫn là lựa chọn tốt cho:

• Tàu công trình

• OSV, AHTS

• Tàu nghiên cứu

• Tàu quân sự

• Tàu nâng cấp bridge

Lý do:

• Độ ổn định cao

• Không cần bảo trì

• Phù hợp khai thác dài ngày

27.3 Khi thay thế gyro cơ cũ

Rất nhiều chủ tàu hiện nay:

• Thay gyro cơ sau 10–15 năm khai thác

• Gặp vấn đề phụ tùng

• Chi phí sửa chữa cao

La bàn sợi quang là lựa chọn lý tưởng vì:

• Không cần thay đổi lớn hệ thống

• Dễ tích hợp với radar, ECDIS

• Được Đăng kiểm chấp nhận

28. Đối với nhà máy đóng tàu & đơn vị sửa chữa

28.1 Nhà máy đóng tàu

Đối với tàu đóng mới:

• La bàn sợi quang dễ nghiệm thu

• Ít rủi ro kỹ thuật

• Dễ đáp ứng hồ sơ Đăng kiểm

Nhiều nhà máy chọn FOG gyro để:

• Giảm lỗi nghiệm thu

• Rút ngắn thời gian bàn giao

28.2 Đơn vị lắp đặt – sửa chữa

Từ góc độ kỹ thuật:

• La bàn quang dễ lắp

• Ít căn chỉnh cơ khí

• Chủ yếu cấu hình phần mềm

Điều này giúp:

• Giảm thời gian thi công

• Giảm rủi ro sau lắp đặt

• Dễ bảo hành

29. Các câu hỏi thường gặp từ chủ tàu

a. La bàn sợi quang có cần hiệu chỉnh định kỳ không?

→ Không cần hiệu chỉnh cơ khí, chỉ kiểm tra chức năng.

b. Khi mất điện chính thì sao?

→ Hệ thống sử dụng nguồn dự phòng theo SOLAS.

c. Có bị trôi theo thời gian không?

→ Sai số rất nhỏ, không tích lũy như gyro cơ.

d. Tuổi thọ trung bình bao lâu?

→ Thường trên 20–25 năm nếu sử dụng đúng.

Như vậy tổng kết lại về la bàn quang:

• La bàn sợi quang là gyrocompass thực thụ

• Hoạt động dựa trên hiệu ứng Sagnac

• Đáp ứng SOLAS – IMO – ISO – Đăng kiểm

• Vượt trội la bàn điện về:

  • Độ ổn định

  • Bảo trì

  • Chi phí vòng đời

• Không thể thay thế bằng GNSS compass ( la bàn vệ tinh)

Đối với chủ tàu, nhà máy đóng tàu và đơn vị sửa chữa, la bàn quang là lựa chọn an toàn – bền vững – kinh tế cho hiện tại và tương lai.
