1. Cơ Sở Lý Thuyết Của La Bàn Con Quay

2. Sự Tiến Hóa Của Công Nghệ Gyrocompass

2.1. La bàn con quay cơ học (Mechanical Gyrocompass)

• Nhược điểm: Do có các bộ phận chuyển động cơ học, chúng chịu ma sát, mài mòn và cần bảo trì định kỳ (thay dầu, thay vòng bi). Thời gian khởi động để ổn định hướng (settling time) có thể kéo dài từ 30 phút đến vài giờ

2.2. Con quay hồi chuyển quang học (Optical Gyroscopes)

Có hai loại chính:

1. Con quay sợi quang (FOG - Fiber Optic Gyroscope):

Sử dụng một cuộn dây sợi quang dài hàng km. Ánh sáng truyền qua cuộn dây và sự lệch pha được đo lường để tính tốc độ quay. FOG có độ bền cao, không bảo trì (MTBF lên tới 100.000 giờ), chịu được rung động mạnh và khởi động rất nhanh (dưới 10 phút)

2. Con quay Laser vòng (RLG - Ring Laser Gyroscope):

Sử dụng một hệ thống gương và môi trường khí (như Helium-Neon) tạo thành một hốc cộng hưởng kín. RLG đo sự thay đổi tần số của ánh sáng laser. RLG có độ chính xác cực cao và thường dùng trong hàng không quân sự hoặc tàu ngầm, nhưng chi phí sản xuất lớn hơn FOG

2.3. Hệ thống vi cơ điện tử (MEMS)

Công nghệ MEMS (Micro-Electro-Mechanical Systems) sử dụng các cấu trúc vi mô dao động để cảm nhận lực Coriolis khi vật thể quay

• Ưu điểm: Kích thước siêu nhỏ, chi phí thấp, tiêu thụ ít điện năng

• Tiến bộ: Trước đây MEMS chỉ dùng cho điện thoại, nhưng các dòng MEMS "cấp chiến thuật" (Tactical Grade) hiện nay như ASC 283 đã đạt độ chính xác đủ để thay thế FOG trong một số ứng dụng hàng hải và tự hành với chi phí thấp hơn 30%

2.4. Con quay nguyên tử (Atomic Gyroscope) - Tương lai

Đây là thế hệ kế tiếp, sử dụng các nguyên tử lạnh (cold atoms) và nguyên lý giao thoa sóng vật chất

• Nguyên lý: Sử dụng đám mây nguyên tử (như Rubidium-87) được làm lạnh gần độ không tuyệt đối. Dưới tác động của laser, các nguyên tử chuyển động như sóng và tạo ra giao thoa cực kỳ nhạy cảm với chuyển động quay

• Tiềm năng: Độ chính xác lý thuyết cao hơn con quay quang học tới $10^{10}$ lần

Chúng hứa hẹn tạo ra các hệ thống dẫn đường quán tính có thể hoạt động chính xác trong nhiều năm mà không cần hiệu chỉnh (sai số cực thấp)

3. Các Loại Sai Số và Cách Khắc Phục

Dù chính xác hơn la bàn từ, la bàn con quay vẫn chịu ảnh hưởng bởi các yếu tố vật lý khi hoạt động trên phương tiện di chuyển.

3.1. Sai số tốc độ (Speed/Steaming Error)

Khi tàu di chuyển, la bàn chịu tác động của hai vector vận tốc: vận tốc quay của Trái Đất và vận tốc của tàu. La bàn sẽ định hướng theo vector tổng hợp của hai vận tốc này, dẫn đến lệch khỏi hướng Bắc thực

• Đặc điểm: Sai số lớn nhất khi tàu chạy hướng Bắc-Nam và ở vĩ độ cao. Sai số bằng 0 khi tàu chạy hướng Đông-Tây hoặc ở Xích đạo

• Khắc phục: Các hệ thống hiện đại sử dụng tín hiệu GPS hoặc máy đo tốc độ (Log) để đưa vào máy tính, tự động tính toán và bù trừ sai số này

3.2. Sai số vĩ độ (Latitude/Damping Error)

Do đặc tính của cơ chế giảm chấn (dùng để triệt tiêu dao động), trục con quay sẽ ổn định lệch một chút so với kinh tuyến. Độ lệch này phụ thuộc vào vĩ độ người quan sát (tỷ lệ với tang vĩ độ)

• Khắc phục: Sử dụng bộ điều chỉnh vĩ độ (latitude rider) hoặc thuật toán phần mềm để dịch chuyển vạch chuẩn (lubber line) tương ứng

3.3. Sai số đạn đạo (Ballistic Deflection Error)

Xảy ra khi tàu thay đổi tốc độ hoặc hướng đi đột ngột. Lực gia tốc quán tính tác động lên bầu thủy ngân (hoặc con lắc), khiến nó dồn về một phía, tạo ra mô-men lực giả làm con quay lệch hướng

• Khắc phục: Thiết kế chu kỳ dao động của la bàn là 84,4 phút (gọi là chu kỳ Schuler). Tại chu kỳ này, la bàn trở nên không nhạy cảm với gia tốc ngang do chuyển động của tàu, giúp triệt tiêu sai số đạn đạo

4. Ứng Dụng Thực Tiễn

La bàn con quay không chỉ là một công cụ chỉ hướng đơn thuần mà là trái tim của các hệ thống dẫn đường tích hợp (Integrated Navigation Systems).

4.1. Hàng hải thương mại và quân sự

• Định vị tin cậy: Là thiết bị bắt buộc trên các tàu thép lớn vì la bàn từ tính bị nhiễu bởi thân tàu. Nó cung cấp hướng đi ổn định cho hệ thống lái tự động (Autopilot)

• Hệ thống hiển thị: Dữ liệu hướng (Heading) từ la bàn con quay được nạp vào Radar để hỗ trợ vẽ vết mục tiêu (ARPA), tính toán khả năng va chạm, và hiển thị trên Hải đồ điện tử (ECDIS)

• Định vị động (Dynamic Positioning - DP): Các tàu dịch vụ dầu khí sử dụng DP cần độ chính xác hướng cực cao để giữ vị trí cố định trên biển. La bàn con quay quang học (FOG) thường được dùng ở đây do khả năng chịu rung động và không cần bảo trì

4.2. Hàng không và Vũ trụ (INS/IRS)

• Hệ thống tham chiếu quán tính (IRS): Trên máy bay (như Boeing, Airbus), các con quay RLG hoặc FOG được tích hợp trong hệ thống IRS để cung cấp không chỉ hướng bay mà cả góc nghiêng (roll), góc chúi (pitch) và tọa độ vị trí

• Dẫn đường quán tính (INS): Tên lửa hành trình, tàu ngầm và tàu vũ trụ sử dụng INS (kết hợp Gyro và Gia tốc kế) để tự định vị mà không cần GPS. Điều này cực kỳ quan trọng trong tác chiến điện tử hoặc môi trường không gian

4.3. Công nghiệp khoan và khai thác (Borehole Surveying)

Trong ngành dầu khí và khai khoáng, việc khoan các giếng sâu hàng km đòi hỏi độ chính xác tuyệt đối. Ở độ sâu này, từ trường bị nhiễu loạn bởi quặng sắt hoặc ống thép, và GPS không thể xuyên qua đất.

• Con quay tìm Bắc (North-seeking Gyro): Các thiết bị như GyroMaster™ sử dụng công nghệ con quay rắn (solid-state) để xác định hướng Bắc thực ngay trong lòng đất, đảm bảo mũi khoan đi đúng quỹ đạo thiết kế

Chúng có khả năng đo liên tục ở tốc độ cao và chịu được áp suất/nhiệt độ khắc nghiệt

4.4. Robot và Phương tiện tự hành (UAV/ROV)

Các phương tiện không người lái dưới nước (ROV) hoặc trên không (UAV) sử dụng các cảm biến Gyro MEMS hoặc FOG nhỏ gọn để ổn định cân bằng và định hướng di chuyển khi mất tín hiệu điều khiển

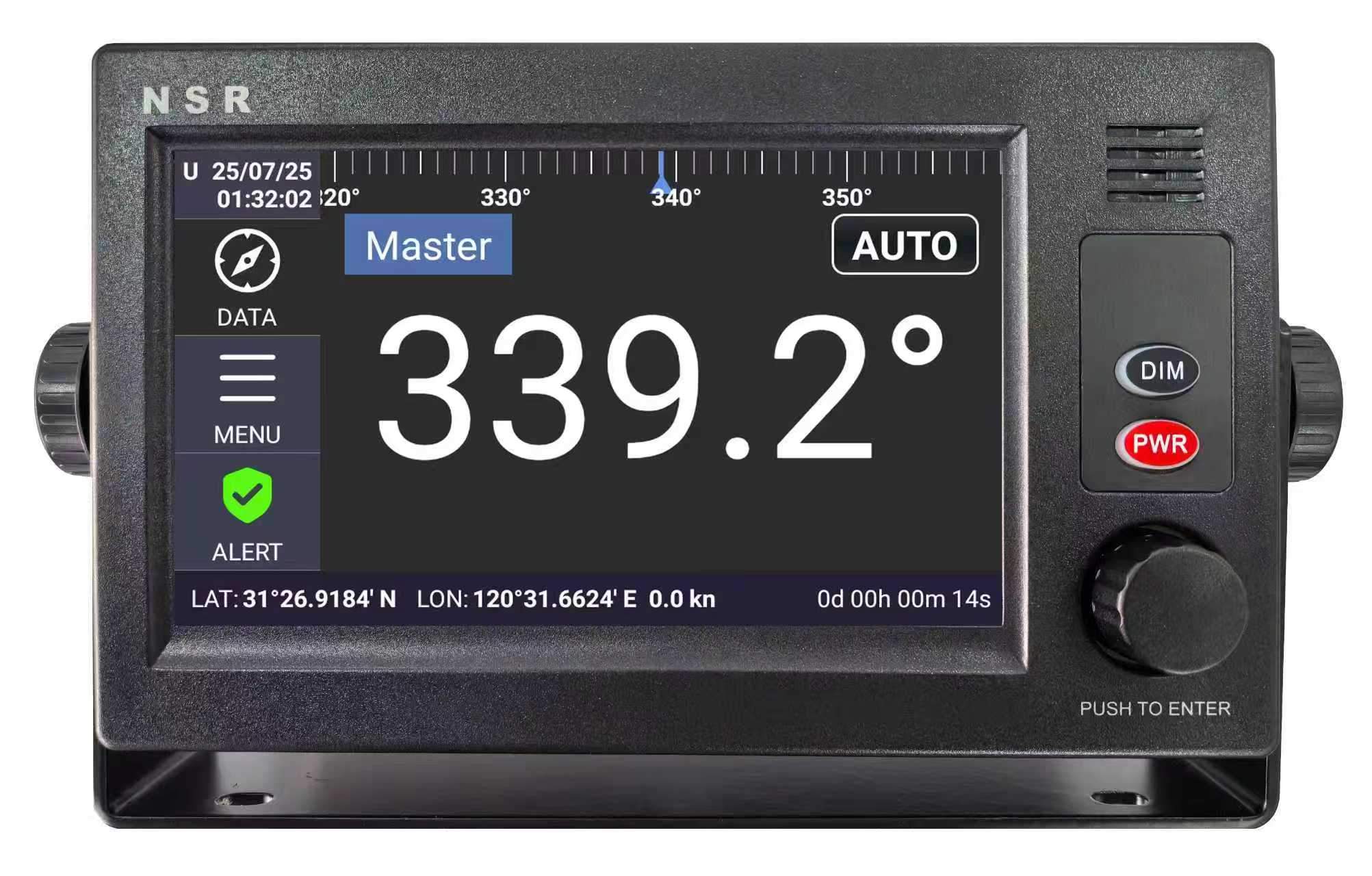

5. Tích Hợp Hệ Thống và Giao Thức Dữ Liệu

Trong kỷ nguyên số, la bàn con quay không hoạt động độc lập mà giao tiếp với toàn bộ hệ thống điều khiển.

• Chuẩn giao tiếp: Dữ liệu hướng (Heading) thường được truyền qua giao thức NMEA 0183 (câu lệnh $--HDT)

Các hệ thống mới hơn sử dụng NMEA 2000 hoặc Ethernet để có băng thông cao hơn

• Sensor Fusion (Hợp nhất cảm biến): Xu hướng hiện nay là kết hợp dữ liệu từ con quay (chính xác ngắn hạn, phản ứng nhanh) với GPS (chính xác dài hạn, không bị trôi) để tạo ra giải pháp dẫn đường lai (GNSS/INS). Điều này giúp loại bỏ sai số trôi (drift) của con quay và bù đắp khi GPS bị mất tín hiệu

6. Sáu loại sai số cơ bản của la bàn con quay.

1. Sai số tốc độ (Speed Error):

Sai số này xuất hiện do la bàn con quay chịu tác động của cả chuyển động quay của Trái Đất và chuyển động của tàu. Khi tàu di chuyển, trục của con quay sẽ định hướng vuông góc với hợp lực của vận tốc quay Trái Đất và vận tốc tàu, dẫn đến việc lệch khỏi hướng Bắc thực. Sai số này phụ thuộc vào hướng đi, tốc độ của tàu và vĩ độ hiện tại

2. Sai số vĩ độ (Latitude Error/Damping Error):

Đây là sai số sinh ra do cơ chế giảm chấn (damping) của la bàn. Đối với các la bàn sử dụng bầu thủy ngân (mercury ballistics) để tạo mô-men khôi phục, tại các vĩ độ khác nhau, trục con quay sẽ ổn định ở vị trí lệch nhẹ so với kinh tuyến (về phía Đông ở Bắc bán cầu và phía Tây ở Nam bán cầu). Độ lớn của sai số này tỷ lệ thuận với tang của vĩ độ

3. Sai số lệch đạn đạo (Ballistic Deflection Error):

Sai số này xảy ra khi tàu thay đổi tốc độ hoặc hướng đi (có gia tốc). Lực quán tính tác động lên bầu chứa thủy ngân hoặc con lắc của la bàn, khiến chúng dồn về một phía và tạo ra mô-men tiến động giả, làm trục con quay lệch khỏi hướng Bắc. Sai số này thường xuất hiện khi có sự thay đổi đáng kể trong thành phần tốc độ hướng Bắc-Nam

4. Sai số dao động đạn đạo (Ballistic Damping Error):

Đây là sự dao động tạm thời được đưa vào hệ thống khi tàu thay đổi hướng hoặc tốc độ. Trong quá trình thay đổi này, thủy ngân trong các bình thông nhau chịu tác động của lực ly tâm và lực gia tốc/giảm tốc, gây ra dao động cho đến khi chất lỏng ổn định trở lại

5. Sai số phần tư (Quadrantal Error):

Sai số này có hai nguyên nhân chính. Thứ nhất, nếu trọng tâm của con quay không nằm chính xác tại tâm của khung treo (phantom), nó sẽ có xu hướng lắc lư dọc theo trục nặng khi tàu bị lắc ngang (roll). Thứ hai, và khó loại bỏ hơn, là khi tàu lắc, trục thẳng đứng biểu kiến bị dịch chuyển sang hai bên, gây ra sai số trong việc cảm nhận hướng

6. Sai số khung treo (Gimballing Error):

Sai số này xảy ra khi đọc hướng từ mặt số la bàn (compass card) khi nó bị nghiêng so với mặt phẳng nằm ngang. Điều này thường do chuyển động của tàu tác động lên hệ thống khung treo Cardan. Sai số này áp dụng cho cả la bàn chính và các bộ lặp (repeaters), xuất hiện do hình chiếu của vòng chia độ bị biến dạng thành hình elip khi nhìn từ mặt phẳng ngang

Kết Luận

La bàn con quay (Gyrocompass) là một minh chứng xuất sắc cho việc ứng dụng các nguyên lý vật lý cơ bản vào công nghệ kỹ thuật cao. Từ những con quay cơ học quay trong dầu cho đến các vòng laser và đám mây nguyên tử lạnh, công nghệ này đã phát triển vượt bậc để đáp ứng nhu cầu định vị ngày càng khắt khe.

Trong tương lai, với sự trưởng thành của công nghệ lượng tử (Quantum sensors) và thuật toán hợp nhất cảm biến (AI-based Sensor Fusion), chúng ta sẽ chứng kiến những hệ thống dẫn đường quán tính có độ chính xác tuyệt đối, hoạt động độc lập trong nhiều năm, mở ra kỷ nguyên mới cho thám hiểm vũ trụ sâu và hàng hải tự hành. Dù công nghệ thay đổi, nguyên lý tìm về phương Bắc thực dựa trên sự quay của Trái Đất vẫn là nền tảng không thay đổi của thiết bị này.
