Lắp đặt định vị tàu thuỷ không chỉ là gắn thiết bị và cấp nguồn. Thực tế PSC cho thấy rất nhiều tàu có GNSS đạt chứng chỉ SOLAS nhưng vẫn bị ghi lỗi, nguyên nhân nằm ở vị trí anten sai, khoảng cách an toàn không đảm bảo, đấu nối dữ liệu không đúng.

Bài viết này hướng dẫn đầy đủ – thực tế – bám tiêu chuẩn IMO/SOLAS cách lắp GNSS Navigator NGR-3000, phù hợp cho:

• Tàu đóng mới

• Tàu cải hoán

• Shipyard & đơn vị dịch vụ

1. Nguyên tắc lắp đặt định vị tàu thuỷ

1.1 GNSS là “nguồn dữ liệu gốc” cho nhiều hệ thống

GNSS trên tàu không đứng độc lập, mà cấp vị trí cho:

• ECDIS

• AIS

• VHF DSC

• VDR / S-VDR

• BAM / INS

Vì vậy, lắp sai GNSS = sai đồng loạt nhiều hệ thống.

1.2 Yêu cầu chung theo SOLAS & IMO

Một hệ thống GNSS đạt yêu cầu phải:

• Thu tín hiệu ổn định

• Đảm bảo integrity & HDOP

• Phát cảnh báo khi dữ liệu không đáng tin

• Cấp dữ liệu đúng chuẩn NMEA/IEC cho thiết bị khác

Điều này phụ thuộc rất lớn vào cách lắp anten và đấu nối.

2. Cách lắp GNSS Navigator trên tàu biển (thiết bị chính)

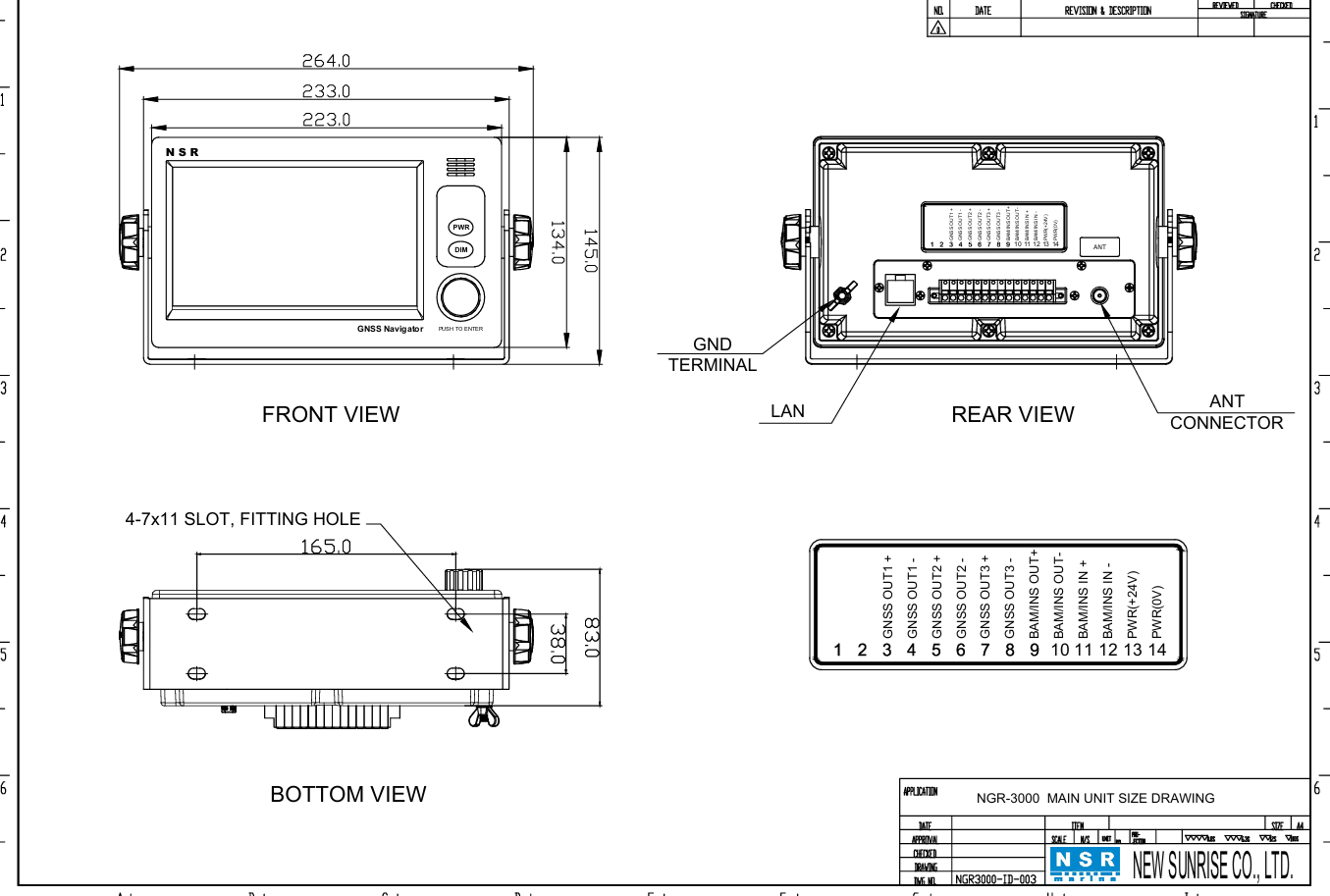

2.1 Vị trí lắp GNSS Navigator (Main Unit)

Thiết bị GNSS (main unit) nên lắp:

• Trên bridge hoặc console dẫn đường

• Dễ quan sát màn hình

• Thuận tiện thao tác khi PSC kiểm tra

Tránh:

• Gần nguồn nhiệt

• Gần thiết bị rung mạnh

• Khu vực ẩm ướt

Màn hình GNSS phải hiển thị rõ HDOP, trạng thái position & cảnh báo để PSC quan sát trực tiếp.

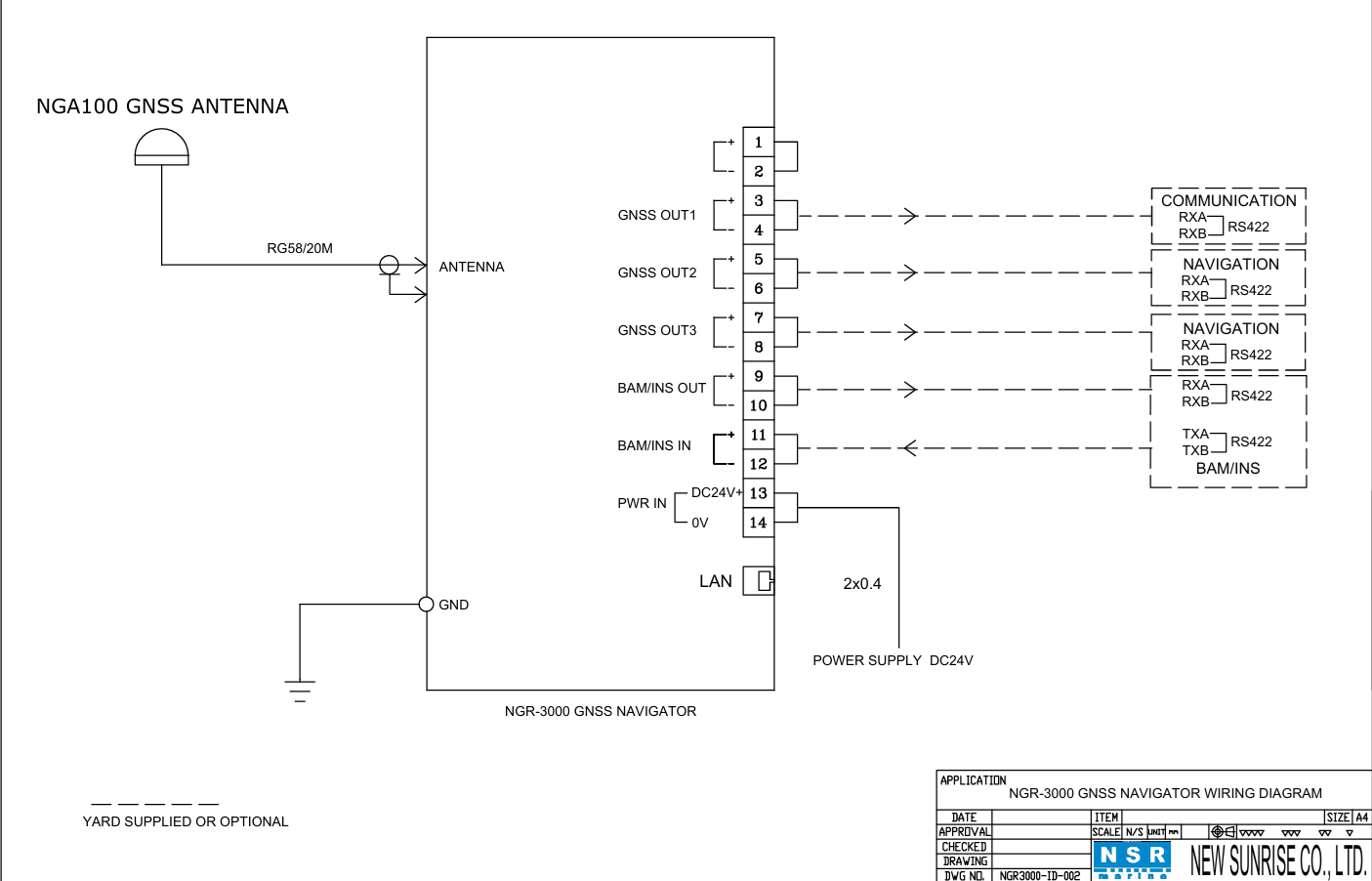

2.2 Cấp nguồn & grounding

Nguồn cấp khuyến nghị:

• DC 24V (12–36V)

• Có bảo vệ cầu chì riêng

Grounding:

• Ground trực tiếp về thân tàu

• Không dùng ground “tạm”

• Tránh loop ground

• Cáp nối đất cần lớn hơn 1.25mm2

• Dây nối đất càng ngắn càng tốt.

Grounding kém có thể gây:

• Mất position giả

• HDOP dao động

• Alarm không ổn định

3. Cách lắp đặt định vị tàu thuỷ GPS / GNSS Antenna trên tàu

3.1 Nguyên tắc vàng khi lắp anten GNSS

Anten GNSS quyết định 70% chất lượng hệ thống.
Nguyên tắc cơ bản:

• Nhìn trời càng thoáng càng tốt

• Tránh che khuất kim loại

• Tránh nhiễu RF

3.2 Vị trí lắp anten GNSS đúng chuẩn

Vị trí khuyến nghị:

• Trên nóc bridge

• Trên monkey island

• Càng gần trục giữa tàu càng tốt

Tránh lắp:

• Gần radar scanner

• Gần anten VSAT / Inmarsat

• Gần anten MF/HF

• Dưới shadow của cột buồm

Anten bị che khuất = HDOP cao = dữ liệu không được chấp nhận.

3.3 Khoảng cách an toàn giữa anten định vị tàu thuỷ & thiết bị khác

Khoảng cách thực tế khuyến nghị:

• Cách radar scanner: ≥ 3 m

• Cách anten VSAT: ≥ 2 m

• Cách anten VHF: ≥ 1 m

Mục tiêu:

• Giảm nhiễu RF

• Tránh alarm giả “Loss of position”

4. Khoảng cách an toàn giữa GNSS và la bàn

4.1 Vì sao GNSS vẫn có “Compass Safe Distance”?

Dù GNSS không phải thiết bị từ tính mạnh, tiêu chuẩn IMO/IEC vẫn yêu cầu ghi compass safe distance để:

• Tránh nhiễu cho la bàn từ

• Đảm bảo PSC dễ kiểm tra

Trên GNSS đạt SOLAS:

• Compass safe distance phải:

  • Ghi trên thiết bị

  • Hoặc nêu rõ trong manual

Thiếu thông tin này → PSC có thể ghi deficiency.

4.2 Thực tế PSC kiểm tra

PSC thường:

• Hỏi khoảng cách GNSS – magnetic compass

• Quan sát nhãn thiết bị

• Kiểm tra lắp đặt thực tế

Đây là lỗi rất hay bị bỏ sót khi retrofit.

5. Đấu nối GNSS với ECDIS, AIS, VHF, VDR

5.1 Nguyên tắc đấu dữ liệu

GNSS phải:

• Có output riêng cho từng hệ thống (hoặc qua distribution box)

• Không chia “lụi” bằng T-connector

• Đúng chuẩn RS422 / IEC 61162

Dữ liệu thường dùng:

• GGA, RMC, GNS, ZDA

5.2 Lỗi đấu nối thường gặp

• Một output cấp cho quá nhiều thiết bị

• Baudrate không đồng bộ

• Dữ liệu cấp khi GNSS mất integrity

Hậu quả:

• ECDIS báo “position unreliable”

• AIS phát vị trí không chính xác

• VHF DSC gửi distress sai tọa độ

6. Checklist lắp đặt định vị tàu thuỷ trước khi nghiệm thu

Trước khi bàn giao hoặc PSC:
Anten GNSS lắp đúng vị trí
Không bị che khuất 360°
Cáp anten không nối dài tùy tiện
GNSS hiển thị HDOP ổn định
Có cảnh báo Loss of position
Dữ liệu cấp đúng cho ECDIS/AIS/VHF/VDR
Compass safe distance rõ ràng

7. Vì sao NGR-3000 dễ lắp & dễ đạt PSC?

GNSS Navigator NGR-3000 do New Sunrise Co., Ltd. sản xuất, được thiết kế định hướng lắp đặt & PSC ngay từ đầu:

• Anten IP66, phù hợp môi trường biển

• Hiển thị rõ HDOP & integrity

• Cảnh báo Loss of position đúng logic IMO

• Nhiều cổng output GNSS

• Dễ tích hợp BAM / INS

Khi lắp đúng kỹ thuật, hệ thống:

• Ổn định

• Ít alarm giả

• PSC kiểm tra nhanh, rõ ràng

Kết luận

Lắp GNSS đúng chuẩn quan trọng không kém việc chọn thiết bị đạt SOLAS.
Chỉ cần:

• Đặt anten đúng vị trí

• Đảm bảo khoảng cách an toàn

• Đấu nối dữ liệu chuẩn

• Kiểm tra HDOP & cảnh báo

GNSS như NGR-3000 sẽ phát huy đúng giá trị:

• Cấp dữ liệu tin cậy cho ECDIS – AIS – VHF – VDR

• Giảm rủi ro PSC deficiency

• Tăng an toàn hàng hải thực sự
